Les fonctions de base et la communication¶

"Tout est difficile avant d’être facile." – Thomas Fuller

Introduction¶

Dans ce cours, nous allons apprendre à utiliser quelques fonctions fondamentales de l'Arduino ainsi que l'échange d'information entre l'Arduino et le PC.

Exemple - Blink¶

Voici le code de base pour faire clignoter une LED branchée sur la broche 13 de l'Arduino.

Nous allons nous y référer pour étudier les fonctions de base.

Code

int led = 13;

void setup() {
  pinMode(led, OUTPUT);
}

void loop() {
  digitalWrite(led, HIGH);
  delay(1000);
  digitalWrite(led, LOW);
  delay(1000);
}

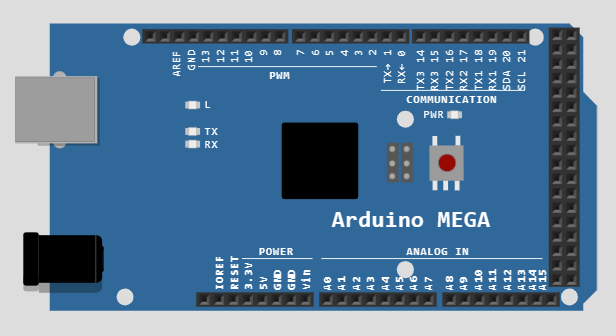

Résultat

DEL par défaut¶

Une DEL, ou LED en anglais, est une petite lampe qui émet de la lumière quand elle est alimentée. DEL est l'acronyme pour Diode ÉlectroLuminescente (Light-Emitting Diode).

Sur les Arduinos, il y a une DEL qui est branchée sur la broche 13. C'est la raison pour laquelle on voit souvent des exemples avec cette DEL, car elle est facile à utiliser.

Fonctions de base¶

pinMode - Gestion des broches¶

La fonction pinMode permet de définir le mode d'une broche. Il y a deux modes principaux : INPUT et OUTPUT.

Note

Il y a aussi un 3e mode (INPUT_PULLUP) que nous verrons plus tard.

La fonction prend 2 paramètres : le numéro de la broche et le mode de la broche.

Généralement, on utilise la fonction pinMode dans la fonction setup pour définir le mode des broches.

Mode	Description	Exemple	Exemple d'utilisation
INPUT	La broche est en mode entrée.	`pinMode(2, INPUT);`	Lecture d'un bouton
OUTPUT	La broche est en mode sortie.	`pinMode(3, OUTPUT);`	Contrôle d'une DEL ou d'un moteur

Dans l'exemple précédent, nous avons utilisé la fonction pinMode pour définir la broche 13 en mode OUTPUT pour pouvoir y écrire une valeur.

digitalWrite¶

La fonction digitalWrite en Arduino permet de mettre le niveau logique HIGH ou LOW sur une broche numérique.

HIGH vaut 1 et LOW vaut 0.

Lorsqu'on utilise cette fonction, il faut lui fournir deux arguments : le numéro de la broche sur laquelle on veut envoyer le signal et le niveau logique souhaitée (HIGH ou LOW). Par exemple, si vous voulez envoyer un signal de niveau logique HIGH sur la broche numérique 12, vous pouvez utiliser l'instruction suivante :

digitalWrite(12, HIGH);

La fonction digitalWrite est souvent utilisée pour contrôler des dispositifs qui nécessitent un signal binaire, comme des LED, des relais, etc. Elle peut également être utilisée pour communiquer avec d'autres circuits ou des périphériques externes via des protocoles de communication tels que I2C ou SPI.

delay¶

La fonction delay permet de faire une pause dans le programme. Elle prend en paramètre le nombre de millisecondes à attendre. Elle prend un seul argument, qui est le nombre de millisecondes de pause souhaité.

Voici un exemple d'utilisation de la fonction delay :

digitalWrite(LED_BUILTIN, HIGH);  // Allume la LED intégrée
delay(1000);                       // Pause pendant 1000 millisecondes (1 seconde)
digitalWrite(LED_BUILTIN, LOW);   // Éteint la LED intégrée

La fonction delay est souvent utilisée pour créer des temporisations ou des pauses dans un programme Arduino. Elle peut être utilisée pour mettre en pause le programme pendant une durée précise avant de continuer à l'exécution. Par exemple, on peut utiliser delay pour créer des effets de clignotement sur une LED ou pour synchroniser l'exécution de différentes parties d'un programme.

Important!!

Il est important de noter que la fonction delay bloque l'exécution du processeur pendant la durée de la pause, ce qui est problématique dans la plupart des cas. Si vous avez besoin de mettre en pause le programme sans bloquer l'exécution des autres parties du code, vous pouvez utiliser des variables de gestion de temps. Voir l'exemple BlinkWithoutDelay pour plus de détails.

millis¶

La fonction millis() dans Arduino est une fonction qui renvoie le nombre de millisecondes qui se sont écoulées depuis le démarrage du microcontrôleur Arduino. Elle peut être utilisée pour calculer des délais précis, tels que le retardement dans une boucle loop(). Cela permet aux programmes Arduino d'effectuer des opérations à des intervalles de temps précis, ce qui est très utile pour les projets qui impliquent des délais ou des temps d'exécution.

Elle s'utilise sans paramètre et renvoie un entier long (long int).

Exemple `Fade`¶

Voici un autre exemple de base fournit par Arduino. Il s'agit d'un programme qui fait varier la luminosité d'une DEL en utilisant la fonction analogWrite.

int led = 9; // LED connectée à la broche 9
int brightness = 0; // Valeur de luminosité
int fadeAmount = 5; // Valeur de variation de luminosité

void setup() {
  pinMode(led, OUTPUT); // Définit la broche 9 en mode sortie
}

void loop() {
  analogWrite(led, brightness); // Change la luminosité de la LED
  brightness = brightness + fadeAmount; // Change la valeur de luminosité

  // Inverse la variation de luminosité quand la valeur de luminosité atteint 0 ou 255
  if (brightness <= 0 || brightness >= 255) {
    fadeAmount = -fadeAmount;
  }
  // Attend 30 millisecondes avant de recommencer
  delay(30);
}

fonction `analogWrite`¶

La fonction analogWrite permet de générer une tension analogique sur une broche PWM. Elle prend en paramètre le numéro de la broche sur laquelle on veut envoyer le signal et la valeur de la tension souhaitée. Pour être plus simple, pensez à une valeur en pourcentage sur 255. Voici quelques exemples :

analogWrite(13, 127); // 50% de 255 = 127
analogWrite(13, 26); // 10% de 255 = 26
analogWrite(13, 255); // 100% de 255 = 255

Sur le Arduino Mega, les broches PWM sont les broches 2 à 13 ainsi que 44, 45 et 46.

Nous verrons en cours de session ce qu'est exactement le PWM.

Fonctions de communication série¶

Les fonctions de communication permettent d'envoyer et de recevoir des données à partir d'autres périphériques ou d'autres circuits. Elles sont utilisées pour communiquer avec des périphériques externes, comme des capteurs, des écrans LCD, des modules Bluetooth, etc.

Dans ce cours, nous allons nous intéresser aux fonctions de communication suivantes :

Serial.begin()
Serial.print()
Serial.println()

Serial.begin()¶

La fonction Serial.begin() permet de configurer la vitesse de communication avec le port série. Elle prend en paramètre la vitesse de communication en bauds. Par exemple, pour configurer la liaison série à 9600 bauds, on utilise la fonction Serial.begin(9600).

Généralement, on utilise la fonction Serial.begin() dans la fonction setup().

Exemple :

void setup() {
  Serial.begin(9600);
  // Autre code
}

Note

Un baud est une unité de mesure de la vitesse de transmission de données. Il représente le nombre de bits qui peuvent être transmis par seconde. Par exemple, 9600 bauds signifie que 9600 bits peuvent être transmis par seconde.

Serial.print() et Serial.println()¶

La fonction Serial.print() est une fonction dans l'Arduino qui permet d'envoyer des données série à un port série. Il peut être utilisé pour envoyer un message texte, des données numériques ou des données binaires.

Par exemple, le code suivant permet d'envoyer le message "Bonjour!" à un port série:

void setup() {
  Serial.begin(9600);
}

void loop() {
  Serial.print("Bonjour!");
  delay(1000);
}

Ce code initialisera le port série à une vitesse de 9600 bits par seconde, puis enverra le message "Bonjour!" toutes les secondes.

La fonction Serial.println() ajoute un retour à la ligne à la fin du message envoyé.

Voici un exemple de code qui utilise les fonctions Serial.print() et Serial.println() :

Code

void setup() {
  // Initialisation du port
  // série à 9600 baud
  Serial.begin(9600);
}

int counter = 0;
void loop() {
  Serial.print("Boucle : ");
  Serial.println(counter);
  counter++;

  // Délai pour ne pas ralentir le µC
  delay(500);
}

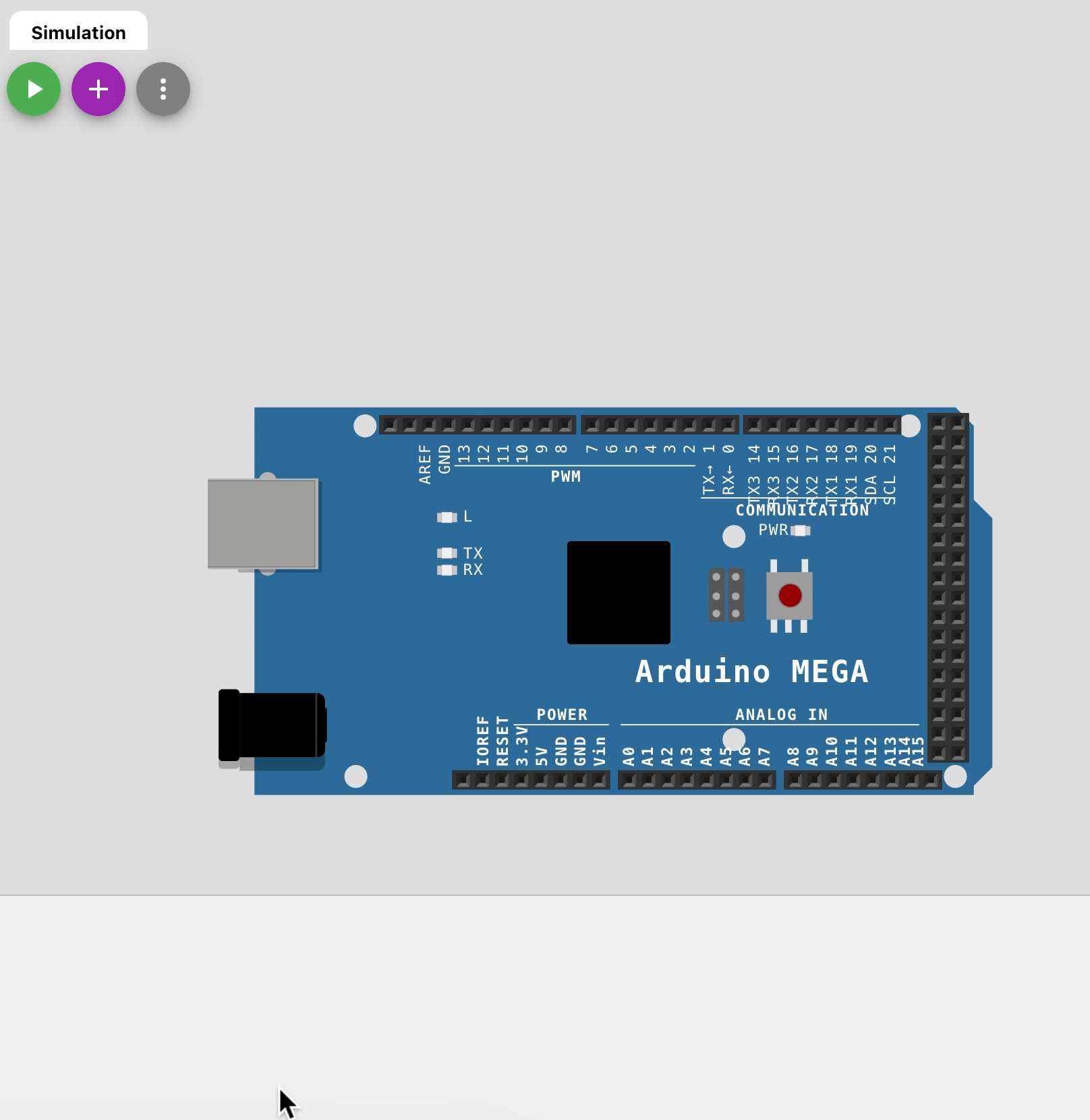

Résultat

Note

Il est important de mettre un délai entre chaque envoi de données via le port série. Si vous ne mettez pas de délai, le programme va envoyer les données aussi vite que possible. Cela peut ralentir le programme et causer des problèmes.

Exercice¶

Envoyez le code de l'exemple précédént sur votre carte Arduino.
Que remarquez-vous sur l'Arduino?

Réponse

La led TX de l'Arduino clignote. Cela signifie que des données sont envoyées sur le port série.

Moniteur série¶

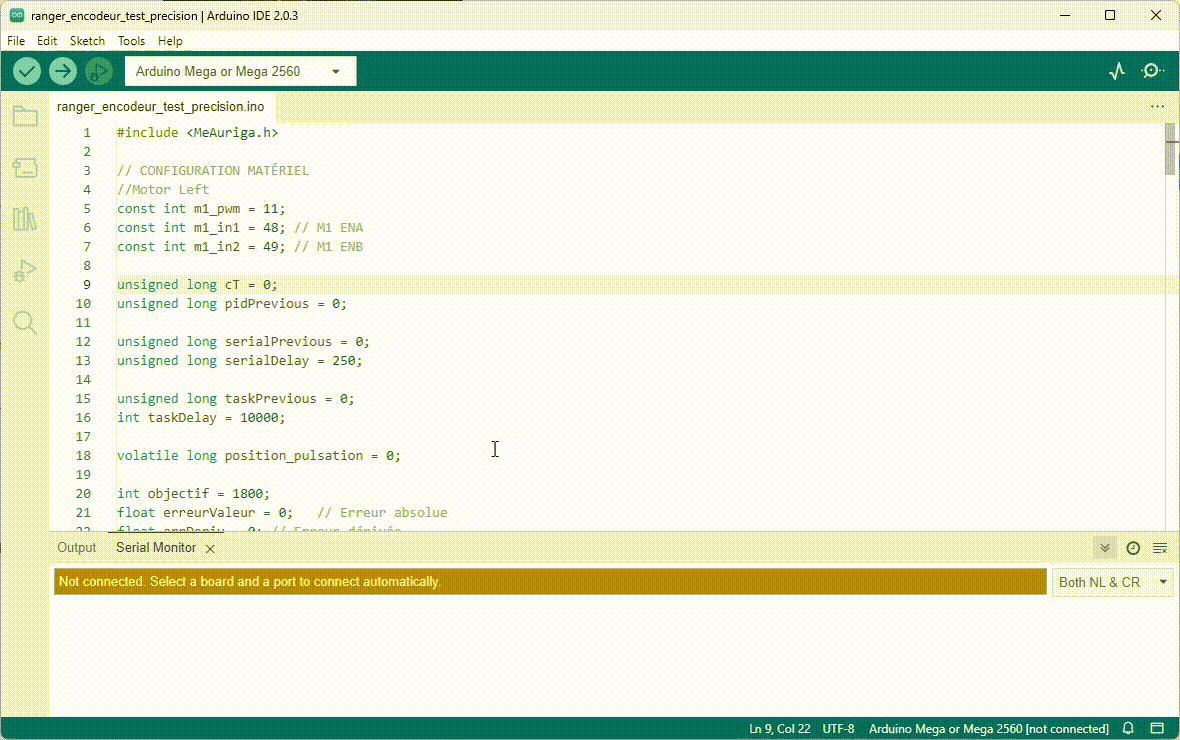

Pour pouvoir voir les messages envoyés par le programme, il faut ouvrir le moniteur série. Pour cela, cliquez sur le menu Outils puis sur Moniteur série.

Il faudra s'assurer de sélectionner le bon port série ainsi que la bonne vitesse de communication.

Alt text

Port série : mais c'est quoi??¶

Un port série est un port de communication qui permet d'envoyer et de recevoir des données. Il est composé de 2 fils, un fil pour envoyer des données et un fil pour recevoir des données.

Dans le cas des Arduino, un port série est utilisé pour envoyer des données à l'ordinateur. Il est également possible d'utiliser un port série pour envoyer des données à un autre Arduino.

Les ports séries sont identifiés par les lettres TX et RX. Le fil TX (transmission) est utilisé pour envoyer des données et le fil RX (réception) est utilisé pour recevoir des données.

Questions¶

Regardez votre Arduino et identifiez les broches TX et RX. Combien en comptez-vous?
Quels sont les numéros des broches TX et RX sur l'Arduino Mega?

Le port série 0 est utilisé pour communiquer avec l'ordinateur via le câble USB. En effet, comme la DEL qui est sur le port 13, le port série 0 est branché sur le USB.

Note

Il se peut que vous ne voyez pas RX0 et TX0 sur votre Arduino, mais seulement RX et TX. C'est normal, c'est la même chose.

Les ports séries sur le Mega sont les suivants :

Port série	Broche TX	Broche RX
Serial	0	1
Serial1	18	19
Serial2	16	17
Serial3	14	15

Port série : La science¶

Les ports séries utilisent un protocole de communication série, qui signifie que les données sont transmises bit par bit, plutôt que par paquet comme dans le cas des ports USB ou Ethernet.

Vous allez parfois voir le terme UART qui signifie Universal Asynchronous Receiver/Transmitter. C'est un protocole de communication série qui permet de transmettre des données entre 2 périphériques. Cependant, il s'agit principalement de la même chose que le port série.

Il est important de noter que pour utiliser les ports série, il est nécessaire de configurer les paramètres de communication appropriés tels que la vitesse de transmission, le nombre de bits de données et le contrôle de flux. Cela peut être fait en utilisant des fonctions dédiées dans le code Arduino.

Résumé¶

On doit initialiser le port série avec la fonction Serial.begin().
Pour lire et envoyer de l’information, il faut que le logiciel soit à la même vitesse que l’appareil
Donc si l’appareil est à 9600, il faut que le logiciel soit aussi à la même vitesse
Sinon, vous obtiendrez un résultat similaire à ceci 3??<ÌxÌ▯▯▯ü³??f<
On met un délai à la fin de l’affichage pour ne pas surutiliser le µC

Algorithme simple pour gérer les états¶

Les états dans Arduino sont utilisés pour stocker l'état actuel d'un périphérique ou d'une variable ou d'un mode. Ils peuvent être utilisés pour contrôler des actions ou des comportements dans un programme. Par exemple, dans un programme de contrôle de DEL, vous pouvez utiliser un état pour stocker l'état actuel de la DEL (allumée ou éteinte).

État d'un périphérique¶

Voici un exemple d'utilisation des états pour contrôler une DEL :

//définir la broche de la DEL
const int ledPin = 13;
//définir l'état de la DEL
bool ledState = LOW;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  //inverser l'état de la DEL
  ledState = !ledState;
  digitalWrite(ledPin, ledState);
  delay(1000);
}

État de l'application¶

Voici un exemple d'utilisation des états pour contrôler un programme :

//définir la broche de la DEL
const int ledPin = 13;
//définir l'état de la DEL
bool ledState = LOW;

//définir l'état de l'application
int appState = 0; // 0 = 1 fois par seconde, 1 = 4 fois par seconde
int counter = 0;

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  if (appState == 0) {
    //inverser l'état de la DEL
    ledState = !ledState;
    digitalWrite(ledPin, ledState);
    delay(500);
    counter++;
    if (counter == 2) {
      counter = 0;
      appState = 1;
    }
  } else if (appState == 1) {
    //inverser l'état de la DEL
    ledState = !ledState;
    digitalWrite(ledPin, ledState);
    delay(125);
    counter++;
    if (counter == 8) {
      counter = 0;
      appState = 0;
    }
  }
}

État de l'application avec fonctions¶

Voici le même code que précédemment, mais avec des fonctions pour gérer les états :

//définir la broche de la DEL
const int ledPin = 13;

//définir l'état de l'application
int appState = 0; // 0 = 1 fois par seconde, 1 = 4 fois par seconde

void setup() {
  pinMode(ledPin, OUTPUT);
}

void loop() {
  if (appState == 0) {
    blinkSlow();
  } else if (appState == 1) {
    blinkFast();
  }
}

void blinkSlow() {
  // Variables statiques pour conserver
  // l'état de la DEL à chaque appel
  static bool ledState = LOW;

  // Compteur d'appels
  static int counter = 0;

  //inverser l'état de la DEL
  ledState = !ledState;
  digitalWrite(ledPin, ledState);
  delay(500);
  counter++;
  if (counter == 2) {
    counter = 0;
    appState = 1;
  }
}

void blinkFast() {
  // Variables statiques pour conserver
  // l'état de la DEL à chaque appel
  static bool ledState = LOW;

  // Compteur d'appels
  static int counter = 0;

  //inverser l'état de la DEL
  ledState = !ledState;
  digitalWrite(ledPin, ledState);
  delay(125);
  counter++;
  if (counter == 8) {
    counter = 0;
    appState = 0;
  }
}

Il y a plusieurs raisons pour lesquelles il est important d'utiliser des états dans un programme de microcontrôleur:

Clarté du code: en utilisant des états pour stocker l'état actuel d'un périphérique ou d'une variable, vous pouvez rendre votre code plus clair et plus facile à comprendre. Cela permet également de rendre le code plus facile à déboguer et à maintenir.
En ne lisant que la boucle loop, on peut comprendre le comportement du programme.
Meilleure utilisation des ressources: en utilisant des états pour contrôler les actions et les comportements d'un programme, vous pouvez éviter de répéter des actions inutiles ou de consommer inutilement les ressources du microcontrôleur.
Interaction en temps réel: en utilisant des états pour réagir aux entrées en temps réel, vous pouvez créer des programmes qui réagissent rapidement aux changements d'état et qui peuvent prendre des décisions en temps réel.
Plus grande flexibilité: en utilisant des états pour contrôler les actions d'un programme, vous pouvez facilement ajouter de nouvelles fonctionnalités ou changer le comportement d'un programme sans avoir à réécrire entièrement le code.

En résumé, l'utilisation des états permet de rendre le code plus clair, plus efficace, plus réactif et plus flexible, ce qui est essentiel pour créer des programmes efficaces pour les microcontrôleurs.

Exercices¶

Page d'exercices

Questions¶

Quelle fonction permet de configurer une broche?
Quelle fonction permet de lire la valeur numérique d'une broche?
Quelle fonction permet d'écrire une valeur numérique sur une broche?
Quelle fonction permet d'écrire une valeur analogique sur une broche?
Quelle fonction permet de configurer la vitesse de transmission de données sur le port série?
Quelle fonction permet d'écrire du texte sur le port série?
Quelle fonction arrête momentanément le programme?

Réponses

pinMode()
digitalRead()
digitalWrite()
analogWrite()
Serial.begin()
Serial.println() ou Serial.print()
delay()
