Exercices de révision pour le cours 03

Exercice de branchement de base

1. Branchez une LED sur chacune de ces broches : 8, 9 et 10

2. N'oubliez pas la résistance en série pour chaque LED environ 330Ω

3. Branchez un bouton poussoir sur la broche 2

4. N'oubliez pas de configurer la broche en entrée avec une résistance de tirage avec INPUT_PULLUP

Programmation

Dans tous les cas, ne pas utiliser la fonction delay().

Exercice c03_exo_01

1. Lorsque le bouton est appuyé :
2. la LED sur la broche 8 doit s'allumer.
3. la LED sur la broche 9 doit s'éteindre.
4. la LED sur la broche 10 doit clignoter à une fréquence de 1 Hz.

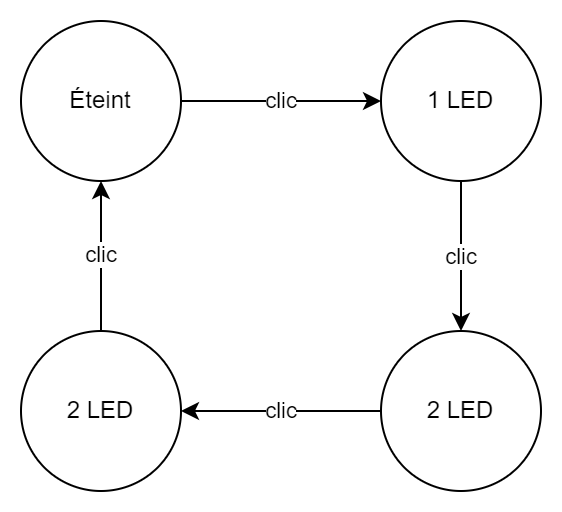

Exercice c03_exo_02

1. À chaque fois que le bouton est appuyé, on allume les LED 8, 9 et 10 un à la suite de l'autre. Le LED précédent reste allumé. Après que les 3 LED soient allumées, le prochain clic éteint tous et cela crée un cycle.

Exercice c03_exo_03

1. À chaque fois que le bouton est appuyé, les LED sont allumés successivement dans l'ordre 8, 9, 10, 8, 9, 10, etc.

Exercices - avec analogWrite()

• Avec le montage de l'exercices #4 des notes sur analogRead, faire varier des DEL en utilisant la fonction analogWrite().
