L'unité de puissance¶
Introduction¶
Dans votre kit, vous avez un module de puissance qui vous permet de brancher des appareils qui consomment plus de courant que votre Arduino. Ce module est composé d'un régulateur de tension. Le régulateur de tension permet de convertir une tension d'entrée variant de 5V à 12V en une tension de sortie de 3.3V ou 5V. Dans ce chapitre, nous allons voir comment utiliser ce module pour commander un appareil qui consomme plus de courant que votre Arduino.

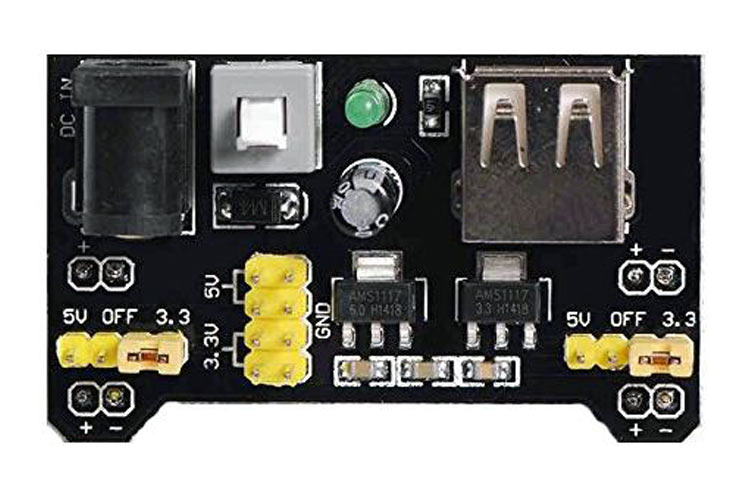

Fonctionnalités¶
Le module est compatible avec les platines d'expérimentation (breadboard). Il permet d'avoir deux tensions de sortie différentes pour chacune des rails de tension.
En entrée, il y a deux ports d'alimentation. Le port DC jack qui accepte une tension de 6.5V à 12V. Le port USB est toujours de 5V.
Technicalité
Le format du DC jack est de 5.5mm x 2.1mm et un port USB.
En sortie, le module de puissance peut fournir une tension de 3.3V ou 5V. Le module de puissance peut fournir jusqu'à 700mA de courant.
Le module a aussi un bouton de mise sous tension. Ce bouton permet de mettre sous tension le module de puissance.
Utilisation¶
Branchement¶

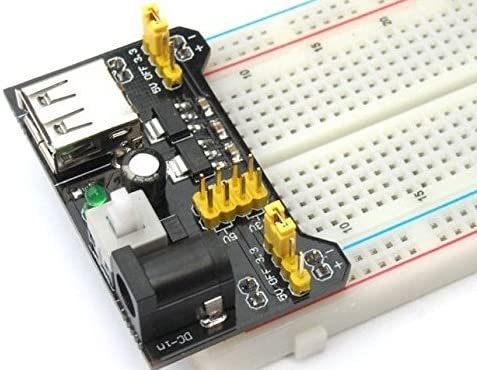

Il suffit d'installer le module de puissance à l'extrémité de votre breadboard.
Attention! Il y a deux rails de tension sur le breadboard. Il faut le brancher sur le bon côté. Il faut aligner la polarité du module avec la polarité des rails breadboard.
Ensuite, on peut l'alimenter avec le port USB ou encore un DC jack de 5.5mm x 2.1mm. Dans votre kit, vous avez un connecteur pour batterie de 9V. Vous pouvez l'utiliser pour alimenter le module de puissance.
Note : Vous pouvez aussi utiliser un adaptateur secteur qui fournit une tension entre 5V et 12V pour alimenter le module de puissance. Référez-vous à la fiche signalétique de l'adaptateur pour connaître la tension de sortie de celui-ci. (Voir le cours C03A pour plus de détail)
Suggestion : Même s'il est possible d'alimenter le module avec une tension de 12V, je vous suggère d'utiliser une tension plus faible. Il y a des cas reportés où l'utilisation d'une tension de 12V a causé des dommages au module de puissance dûs à des défauts de conception.

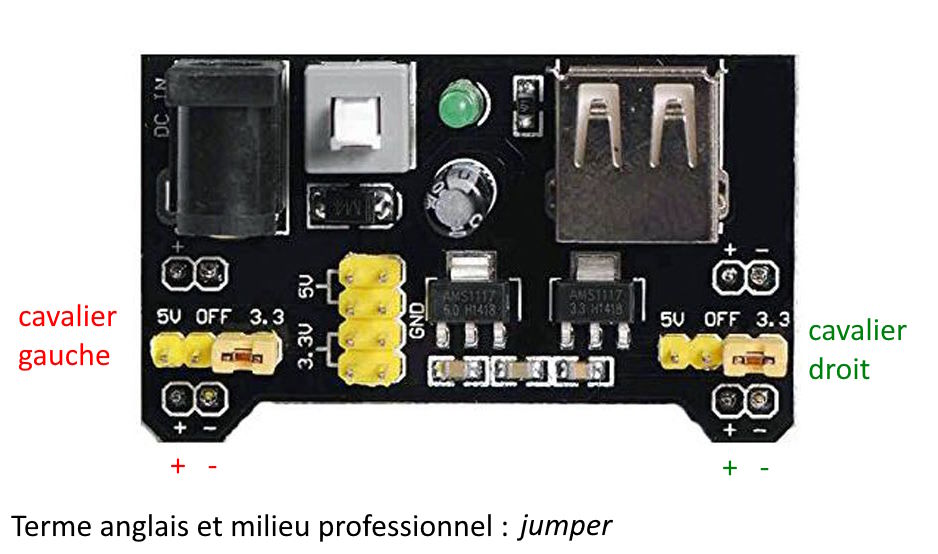

Configuration des cavaliers¶
Dans le cadre du cours, nous allons principalement utiliser des composants fonctionnant à 5V. Il faut donc configurer le cavalier du module de puissance pour avoir une tension de sortie de 5V.
Branchement à l'Arduino¶
Si l'Arduino a sa propre alimentation, il suffit de brancher le ground de l'Arduino au ground du module de puissance.
Si l'on désire alimenté l'Arduino avec le module de puissance, il faut brancher le ground de l'Arduino au ground du module de puissance et le \(V_{in}\) de l'Arduino au 5V du module de puissance.
Attention!
Il ne faut pas se tromper de polarité, car on peut griller l'Arduino!
