Introduction

Nous avons vu les notions de lecture pour le port série dans le cours suivant : Lecture de données à partir du port série.

Dans ce cours, nous allons voir comment communiquer avec un Arduino Mega via le port série en utilisant un shield qui possède un microontrôleur ESP8266.

Alt text

ESP8266

Avant de débuter avec le shield, nous devons en connaître un peu plus sur l'ESP8266.

L'ESP8266 est un microcontrôleur qui peut être programmé en langage Arduino. Si vous êtes un nouveau programmeur qui commence à programmer en C, vous pourriez être intéressé par cette petite puce car elle est facile à utiliser et offre une grande variété de fonctionnalités.

Différents models d'ESP

Cette image montre la variété de modèles d'ESP disponibles sur le marché. Vous pouvez trouver des modèles avec des caractéristiques différentes, mais tous sont basés sur le même microcontrôleur ESP8266.

L'ESP8266 est un module peu coûteux d'où sa popularité. Il est également très facile à utiliser et à programmer. Il est également puissant et peut être utilisé pour créer des projets complexes.

L'ESP8266 est principalement utilisé pour se connecter à Internet et interagir avec des services en ligne. Vous pouvez créer des projets tels que des capteurs connectés, des systèmes d'automatisation domestique ou même des robots qui communiquent avec un serveur distant. Il peut également être utilisé pour contrôler des appareils électroniques tels que des lumières, des ventilateurs et des moteurs.

D'ailleurs, il est utilisé dans plusieurs produits commerciaux, tels que les caméras de surveillance, les thermostats intelligents, les systèmes de sécurité et les systèmes de contrôle d'accès. L'un des gros acteurs dans l'industrie est Tuya, qui utilise l'ESP8266 pour créer des appareils connectés. D'ailleurs si vous avez des appareils intelligents économiques à la maison, il y a de forte chance que Tuya soit derrière. Pour la note, Tuya est une entreprise chinoise.

L'ESP8266 est équipé d'un processeur 32 bits à faible consommation d'énergie et dispose de 80 à 160 Ko de mémoire flash pour le stockage de programmes. Il prend en charge le Wi-Fi et peut être connecté à un réseau local ou à un point d'accès Wi-Fi pour se connecter à Internet. Il est également compatible avec de nombreuses bibliothèques et outils de développement, ce qui facilite la création de projets complexes.

Pour commencer à programmer l'ESP8266, vous devez disposer d'un module ESP8266 et d'un câble USB pour le connecter à votre ordinateur. Vous devez également télécharger et installer l'environnement Arduino. Une fois cela fait, vous pouvez ouvrir l'interface Arduino, sélectionner votre carte ESP8266 et commencer à écrire votre code.

En résumé, l'ESP8266 est un microcontrôleur puissant et facile à utiliser qui peut être programmé, entre autres, en langage C/C++. Il est équipé d'un processeur 32 bits, de Wi-Fi et d'une grande quantité de mémoire flash pour stocker des programmes. En utilisant l'environnement Arduino, vous pouvez facilement commencer à programmer l'ESP8266 et créer des projets connectés à Internet passionnants.

Les commandes AT

Si le module ESP8266 est programmé avec le firmware AT, il peut être contrôlé par des commandes AT. Ainsi, il ne sera pas nécessaire de programmer directement le module ESP8266 pour l'utiliser. Il suffit de lui envoyer des commandes AT via le port série.

Les commandes AT sont des commandes que le module ESP8266, avec le bon firmware, comprend. Ces commandes sont envoyées au module ESP8266 via le port série. Le module ESP8266 répondra à ces commandes avec des données ou des informations.

Elles permettent, entre autres, de configurer les informations de connexion.

Dans notre cas, nous utilisons une librairie qui cachera ces commandes AT. Ce qui nous permettra de nous concentrer sur le code de notre application.

Note : Le mot firmware désigne le programme qui est chargé sur un microcontrôleur. Il est différent du programme qui est chargé sur un ordinateur. Le firmware est écrit en langage assembleur ou en langage C/C++. En fait, lorsque vous programmez votre Arduino, vous êtes en train de programmer le firmware de votre microcontrôleur.

Le ESP8266 et le shield ESP8266

Dans le cours, il y a deux modèles pour le module ESP8266. Le premier est le module ESP-01 et le deuxième est le shield ESP8266. Pour le cours, le code est identique pour les deux modules.

👉 ATTENTION!! Lisez la documentation qui s'applique à votre module. 👈

Le ESP-01

Documentation pour ce modèle

alt text

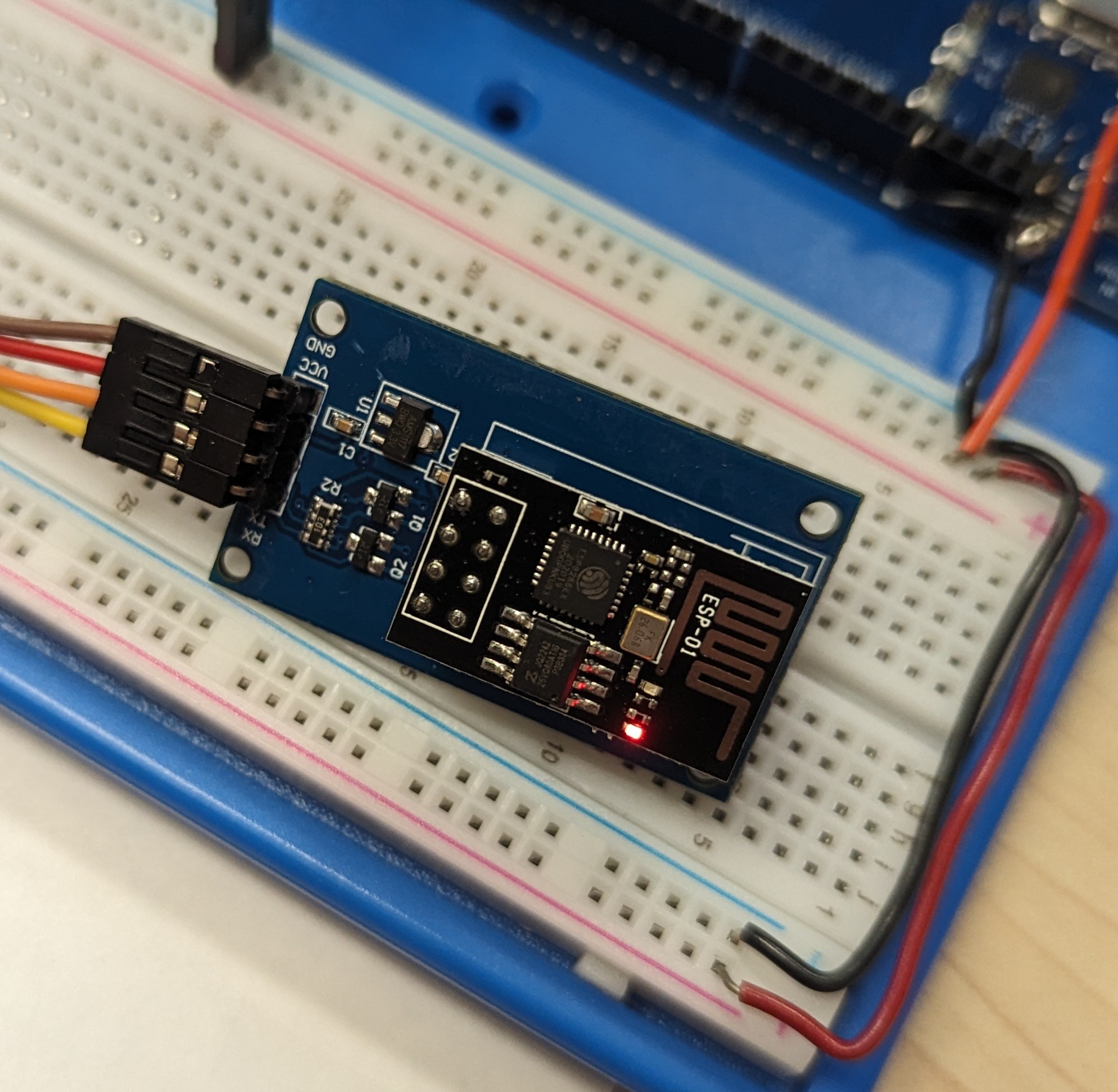

Le module ESP-01 est un module Wi-Fi basé sur le SoC ESP8266. Il est équipé d'une antenne PCB intégrée et d'un connecteur de 2x4 broches. Il est conçu pour être utilisé dans des applications IoT (Internet des objets).

Celui utilisé en classe vient aussi avec un shield qui expose les broches RX et TX pour la communication série. Ainsi, il est possible de le brancher directement sur un Arduino.

Branchement

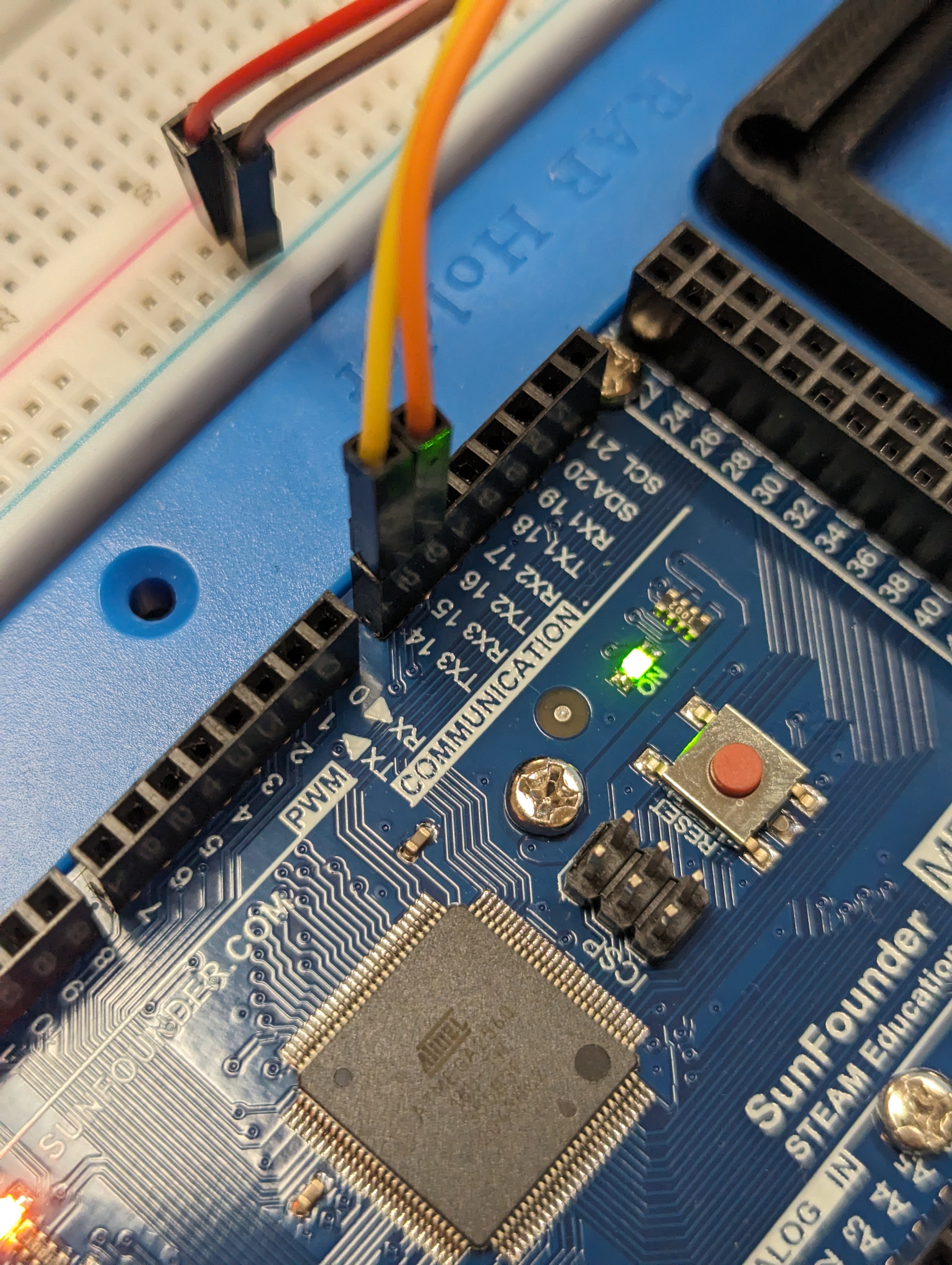

Le branchement est simple. Il suffit de brancher la broche RX du module ESP-01 sur la broche TX3 du Mega et la broche TX du module ESP-01 sur la broche RX3 du Mega.

alt text

Le shield ESP8266

Documentation pour ce modèle

alt text

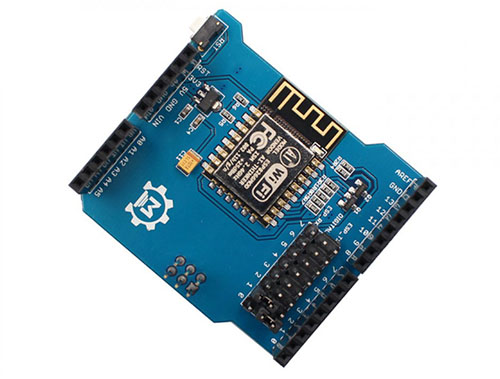

Le module ESP8266 WiFi Shield est un module UART-WiFi. Le module est spécialement conçu pour les appareils mobiles et l'Internet des objets (IoT).

Ce Shield WiFi est basé sur ESP-12F. Avec ce Shield, vous pouvez facilement connecter votre Arduino au réseau et contrôler votre appareil de n'importe où. La communication se fait via une interface UART et le contrôle se fait par commande AT.

  • Supporte la norme sans fil 802.11 b/g/n
  • Supporte les trois modes de travail STA/AP/STA + AP
  • Pile de protocoles TCP/IP intégrée, et supporte plusieurs connexions TCP Client
  • Supporte une riche série de commandes AT pour Socket

Branchement

La documentation en ligne montre un branchement du shield sur un Arduino Uno. Pour le branchement sur un Arduino Mega, il faut désactiver les cavaliers comme montré sur l'image ci-dessous.

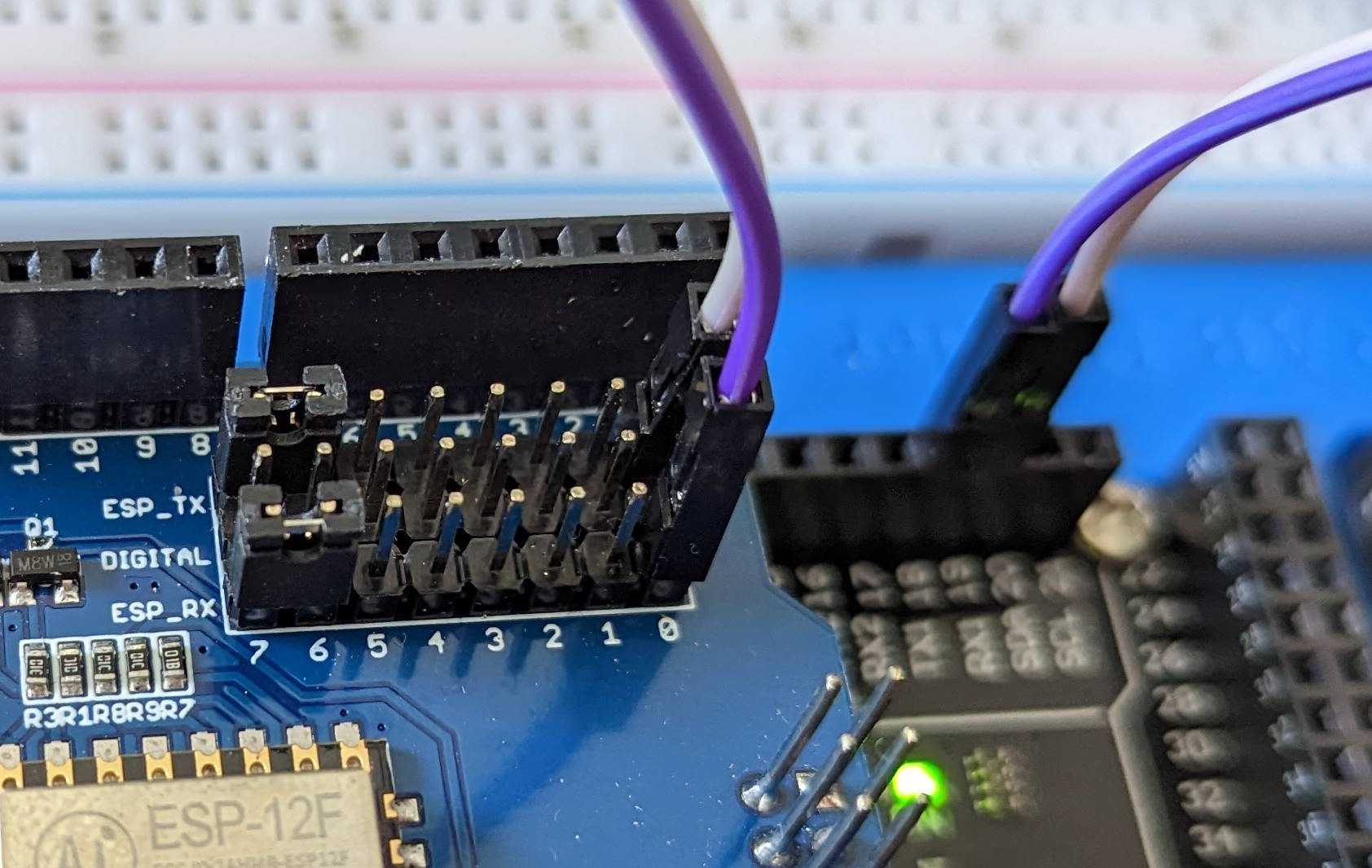

Ensuite, il faut brancher une des broches ESP_RX sur la broche TX1 du Mega et la broche ESP_TX sur la broche RX1 du Mega.

Branchement

Dans le code, il faudra alors utiliser les fonctions Serial1 pour échanger avec le module.

Requis - IMPORTANT!!

Pour le cours, il faut installer la librairie WiFiEspAT pour pouvoir utiliser le shield.

Code pour configurer le wifi

Le code suivant permet de configurer le module wifi pour se connecter à un réseau wifi de manière persistante. Il faut donc le faire une seule fois ou à chaque fois que l'on désire de changer de réseau wifi.

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
147
148
149
150
151
152
153
154
155
156
157
158
159
160
#include <WiFiEspAT.h>

// Mettre à 1 si le fichier arduino_secrets.h est présent
#define HAS_SECRETS 0

#if HAS_SECRETS
#include "arduino_secrets.h"
/////// SVP par soucis de sécurité, mettez vos informations dans le fichier arduino_secrets.h

// Nom et mot de passe du réseau wifi
const char ssid[] = SECRET_SSID;
const char pass[] = SECRET_PASS;

#else
const char ssid[] = "TechniquesInformatique-Etudiant";  // your network SSID (name)
const char pass[] = "shawi123";                         // your network password (use for WPA, or use as key for WEP)

#endif

#define AT_BAUD_RATE 115200

int blinkRate = 500;

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);

  Serial.begin(115200);
  while (!Serial);

  Serial1.begin(AT_BAUD_RATE);
  WiFi.init(&Serial1);

  // Cela peut prendre un certain temps pour que le module wifi soit prêt
  // Voir 1 minute dans la documentation
  if (WiFi.status() == WL_NO_MODULE) {
    Serial.println();
    Serial.println("La communication avec le module WiFi a échoué!");
    // ne pas continuer
    errorState(2, 1);
  }

  WiFi.disconnect();  // pour effacer le chemin. non persistant

  WiFi.setPersistent();  // définir la connexion WiFi suivante comme persistante

  WiFi.endAP();  // pour désactiver le démarrage automatique persistant AP par défaut au démarrage

  // décommentez ces lignes pour une adresse IP statique persistante. définissez des adresses valides pour votre réseau
  // Pour l'adresse du cégep, la plage est 172.22.0.0 où les derniers octets sont entre 1 et 254
  // IPAddress ip(192, 168, 1, 9);
  // IPAddress gw(192, 168, 1, 1);
  // IPAddress nm(255, 255, 255, 0);
  // WiFi.config(ip, gw, gw, nm);

  Serial.println();
  Serial.print("Tentative de connexion à SSID: ");
  Serial.println(ssid);

  int status = WiFi.begin(ssid, pass);

  if (status == WL_CONNECTED) {
    Serial.println();
    Serial.println("Connecté au réseau WiFi.");
    printWifiStatus();
  } else {
    WiFi.disconnect();  // supprimer la connexion WiFi
    Serial.println();
    Serial.println("La connexion au réseau WiFi a échoué.");
    blinkRate = 100;
  }
}

void loop() {
  static unsigned long lastBlink = 0;
  if (millis() - lastBlink >= blinkRate) {
    lastBlink = millis();
    digitalWrite(LED_BUILTIN, !digitalRead(LED_BUILTIN));
  }
}

void printWifiStatus() {

  // imprime le SSID du réseau auquel vous êtes connecté:
  char ssid[33];
  WiFi.SSID(ssid);
  Serial.print("SSID: ");
  Serial.println(ssid);

  // imprime le BSSID du réseau auquel vous êtes connecté:
  uint8_t bssid[6];
  WiFi.BSSID(bssid);
  Serial.print("BSSID: ");
  printMacAddress(bssid);

  uint8_t mac[6];
  WiFi.macAddress(mac);
  Serial.print("MAC: ");
  printMacAddress(mac);

  // imprime l'adresse IP de votre carte:
  IPAddress ip = WiFi.localIP();
  Serial.print("Adresse IP: ");
  Serial.println(ip);

  // imprime la force du signal reçu:
  long rssi = WiFi.RSSI();
  Serial.print("force du signal (RSSI):");
  Serial.print(rssi);
  Serial.println(" dBm");
}

// Imprime l'adresse MAC
void printMacAddress(byte mac[]) {
  for (int i = 5; i >= 0; i--) {
    if (mac[i] < 16) {
      Serial.print("0");
    }
    Serial.print(mac[i], HEX);
    if (i > 0) {
      Serial.print(":");
    }
  }
  Serial.println();
}

// Fonction affichant un état d'erreur avec 2 paramètres pour code d'erreur
// Cela permet de clignoter la DEL avec un code pour faciliter le débogage pour
// l'utilisateur. On ne sort jamais de cette fonction.
// Le programmeur doit définir la signification des codes d'erreur.
//
// Exemple de code d'erreur:
//   errorState (2, 3) <-- (clignote 2 fois, pause, clignote 3 fois)
void errorState(int codeA, int codeB) {
  const int rate = 100;
  const int pauseBetween = 500;
  const int pauseAfter = 1000;

  // On ne sort jamais de cette fonction
  while (true) {
    for (int i = 0; i < codeA; i++) {
      digitalWrite(LED_BUILTIN, HIGH);
      delay(rate);
      digitalWrite(LED_BUILTIN, LOW);
      delay(rate);
    }
    delay(pauseBetween);
    for (int i = 0; i < codeB; i++) {
      digitalWrite(LED_BUILTIN, HIGH);
      delay(rate);
      digitalWrite(LED_BUILTIN, LOW);
      delay(rate);
    }
    delay(pauseAfter);

    Serial.print("Erreur : ");
    Serial.print(codeA);
    Serial.print(".");
    Serial.println(codeB);
  }
}

Exemples pour communiquer avec le module ESP8266

Une fois la configuration faite, il est possible de communiquer avec le module ESP8266. Il y a plusieurs exemples disponibles dans la librairie WiFiEspAT. Voici deux exemples qui montrent comment utiliser le module ESP8266 pour créer un serveur web. Le premier exemple est un serveur web qui affiche la valeur des broches d'entrée analogique. Le deuxième exemple est un serveur web qui permet d'allumer ou d'éteindre une DEL en fonction de ce qui a été reçu par le module Wifi.

Exemple de code - Serveur Web

Ce code est un exemple d'utilisation de la bibliothèque WiFiEspAT pour créer un serveur web à l'aide d'un module Wifi ESP8266 branché sur le port série.

Important : Il faudra exécuter l'exemple du code pour configurer le module wifi pour se connecter à un réseau wifi de manière persistante avant de pouvoir utiliser ce code.

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
/*
Serveur Web WiFi

Un simple serveur web qui affiche la valeur des broches d'entrée analogique.

Créé le 13 Juillet 2010
par dlf (Metodo2 srl)
modifié le 31 mai 2012
par Tom Igoe
modifié en juillet 2019 pour la bibliothèque WiFiEspAT
par Juraj Andrassy https://github.com/jandrassy
*/

#include <WiFiEspAT.h>

#define AT_BAUD_RATE 115200

WiFiServer server(80);

void setup() {

  Serial.begin(115200);
  while (!Serial);

  Serial1.begin(AT_BAUD_RATE);
  WiFi.init(Serial1);

  if (WiFi.status() == WL_NO_MODULE) {
    Serial.println("La communication avec le module WiFi a échoué !");
    // ne pas continuer et aller dans une boucle d'erreur
    errorState();
  }

  // En attendant la connexion au réseau Wifi configuré avec le sketch SetupWiFiConnection
  Serial.println("En attente de connexion au WiFi");
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.print('.');
  }
  Serial.println();

  server.begin();

  IPAddress ip = WiFi.localIP();
  Serial.println();
  Serial.println("Connecté au réseau WiFi.");
  Serial.print("Pour accéder au serveur, entrez \"http://");
  Serial.print(ip);
  Serial.println("/\" dans un navigateur web.");
}

void loop() {

  WiFiClient client = server.available();
  if (client) {
    IPAddress ip = client.remoteIP();
    Serial.print("nouveau client ");
    Serial.println(ip);

    while (client.connected()) {
      if (client.available()) {
        String line = client.readStringUntil('\n');
        line.trim();
        Serial.println(line);

        // si vous avez atteint la fin de l'en-tête HTTP (la ligne est vide),
        // la demande HTTP est terminée, vous pouvez donc envoyer une réponse
        if (line.length() == 0) {
          // Ligne de statut HTTP
          client.println("HTTP/1.1 200 OK");

          // envoyer un en-tête de réponse HTTP
          client.println("Content-Type: text/html");
          client.println();

          // Corps du HTML
          client.println("<!DOCTYPE HTML>");
          client.println("<html>");
          client.println("<head>");
          // actualisez la page automatiquement toutes les 5 secondes
          client.println("<meta http-equiv=\"refresh\" content=\"5\" charset=\"UTF-8\">");
          client.println("</head>");

          // afficher la valeur des broches d'entrée analogique
          for (int analogChannel = 0; analogChannel < 4; analogChannel++) {
            int sensorReading = analogRead(analogChannel);
            client.print("Entree analogique ");
            client.print(analogChannel);
            client.print(" est ");
            client.print(sensorReading);
            client.println("<br />");
          }

          client.println("</html>");
          client.flush();
          break;
        }
      }
    }

    // fermer la connexion:
    client.stop();
    Serial.println("client déconnecté");
  }
}

void errorState() {
  while (true) {
    digitalWrite(LED_BUILTIN, HIGH);
    delay(100);
    digitalWrite(LED_BUILTIN, LOW);
    delay(100);
  }
}

Exemple - Allumer une DEL

Voici un exemple dans lequel on allume ou éteint une DEL en fonction de ce qui a été reçu par le module Wifi.

Important : Il faudra exécuter l'exemple du code pour configurer le module wifi pour se connecter à un réseau wifi de manière persistante avant de pouvoir utiliser ce code.

Important 2 : On doit avoir la classe RingBuffer. Dans mon dossier des projets, elle disponible dans le dossier appareils/wifi/wifi_webServer_led.

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
#include <WiFiEspAT.h>
#include "RingBuffer.h"

#define AT_BAUD_RATE 115200

WiFiServer server(80);

// Utilise un tampon circulaire pour améliorer
// la vitesse et réduire l'allocation de mémoire
RingBuffer buf(8);

int ledStatus = 0;

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);

  Serial.begin(115200);
  while (!Serial)
    ;

  Serial1.begin(AT_BAUD_RATE);
  WiFi.init(Serial1);

  if (WiFi.status() == WL_NO_MODULE) {
    Serial.println("La communication avec le module WiFi a échoué !");
    // ne pas continuer
    while (true)
      ;
  }

  // En attendant la connexion au réseau Wifi configuré avec le sketch SetupWiFiConnection
  Serial.println("En attente de connexion au WiFi");
  while (WiFi.status() != WL_CONNECTED) {
    delay(1000);
    Serial.print('.');
  }
  Serial.println();

  server.begin();

  IPAddress ip = WiFi.localIP();
  Serial.println();
  Serial.println("Connecté au réseau WiFi.");
  Serial.print("Pour accéder au serveur, entrez \"http://");
  Serial.print(ip);
  Serial.println("/\" dans un navigateur web.");
}

void loop() {
  wifiTask();
}

void wifiTask() {
    WiFiClient client = server.available();

  // Si vous obtenez un client
  if (client) {
    IPAddress ip = client.remoteIP();
    Serial.print("nouveau client ");
    Serial.println(ip);

    // Initialiser le tampon circulaire
    buf.init();

    // Boucler tant que le client est connecté
    while (client.connected()) {

      // Si des octets sont disponibles à partir du client
      if (client.available()) {

        char c = client.read();  // lire un octet et
        buf.push(c);             // le pousser dans le tampon circulaire

        // Écrire dans le flux série va ralentir le code
        //Serial.write(c);

        // Vérifiez si la requête HTTP est terminée en détectant deux caractères
        // de nouvelle ligne consécutifs "\r\n\r\n", puis envoyez une réponse
        if (buf.endsWith("\r\n\r\n")) {
          sendHttpResponse(client);
          break;
        }

        // Regarder si le client a demandé était "GET /H" or "GET /L":
        if (buf.endsWith("GET /H")) {
          Serial.println("Turn led ON");
          digitalWrite(LED_BUILTIN, HIGH);
          ledStatus = 1;
        } else if (buf.endsWith("GET /L")) {
          Serial.println("Turn led OFF");
          digitalWrite(LED_BUILTIN, LOW);

          ledStatus = 0;
        }
      }
    }

    // fermer la connexion:
    client.stop();
    Serial.println("client déconnecté");
  }
}

void sendHttpResponse(WiFiClient client) {
  sendHTTPHeader(client);

  // Le contenu de la réponse HTTP suit l'en-tête :
  // il affiche l'état de la LED et fournit des liens pour allumer ou éteindre la LED.
  client.print("The LED is ");
  client.print(ledStatus);
  client.println("<br>");
  client.println("<br>");

  client.println("Click <a href=\"/H\">here</a> turn the LED on<br>");
  client.println("Click <a href=\"/L\">here</a> turn the LED off<br>");

  // The HTTP response ends with another blank line:
  client.println();
}

// Envoie l'entête HTTP pour une réponse
// Appeler celle-ci pour éviter la duplication de code
void sendHTTPHeader(WiFiClient client) {
  // Les en-têtes HTTP commencent toujours par un code de réponse (par exemple, HTTP/1.1 200 OK)
  // et un type de contenu pour que le client sache ce qui arrive, puis une ligne vide.
  client.println("HTTP/1.1 200 OK");
  client.println("Content-type:text/html");
  client.println();
}

Résumé

Dans cet article, on voit comment utiliser le module ESP8266 connecté à un Arduino Mega via un port série. On a vu comment configurer le module pour se connecter à un réseau wifi et comment créer un serveur web pour communiquer avec le module.

N'oubliez pas que la configuration pour connecter le module à un réseau wifi doit être faite une seule fois. Ensuite, il est possible de l'utiliser pour communiquer avec le module sans le reconfigurer.

Références
