Cours 02 - Rappel Arduino

Plan de leçon

  • La fonction digitalRead()

digitalRead()

  • Nous avons vu la fonction digitalWrite() dernièrement pour activer ou désactiver une sortie numérique.
  • Il y aussi la fonction complémentaire digitalRead() qui permet de lire l'état d'une entrée numérique.
  • La fonction digitalRead() retourne un int qui peut être 0 ou 1.
  • Elle sert par exemple à lire l'état d'un bouton poussoir.
  • Dans la leçon actuelle, il faudra faire un montage avec un bouton poussoir et une résistance.

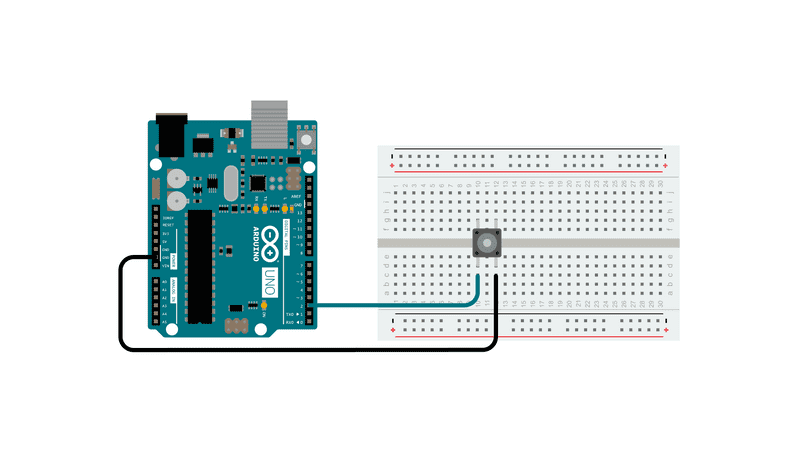

Brancher un bouton

Attention!

Ce montage spécifique n'utilise pas de résistance explicite. Il faut utiliser la résistance interne de l'Arduino avec le mode INPUT_PULLUP.

Si on n'utilise pas de pullup interne, généralement, on utilise une résistance de 10kΩ pour ce genre de montage.

  • Reproduire le montage ci-contre.
  • Matériel requis
    • Bouton poussoir
    • 2 fils

Alt text

Le code d'accompagnement est le suivant :

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
short btnPin = 2; // Broche 2
short ledPin = LED_BUILTIN; // Broche 13

void setup() {
  // IMPORTANT! On configure la pin 2 en entrée
  // avec une résistance de pullup
  pinMode(btnPin, INPUT_PULLUP);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  // On lit l'état de la pin 2
  int buttonState = digitalRead(btnPin);

  // On écrit l'état dans la pin 13
  digitalWrite(ledPin, buttonState);
}

Références
