Robot Ranger¶

Plan de leçon¶

MakeBlock mBot Ranger
Spécifications
Différences avec l'Arduino Mega
Premier code

Distribution du matériel¶

Vous êtes responsable de ce robot.
Chacun d'entre vous recevra un robot mBot Ranger.
Chaque robot a un numéro d'identification qui vous sera assigné.
Vous ne pourrez pas sortir des murs du cégep avec le robot.
Vous devrez faire vos travaux dans nos locaux.

mBot Ranger de MakeBlock¶

Le robot utilisé sera le mBot Ranger de la compagnie MakeBlock
Page officielle

Spécifications¶

Moteurs avec encodeur
Châssis en aluminium
Capteur ultrason
Capteur de lignes
Capteur de température, de lumière (x2), de puissance
Un buzzer
Expansible
Carte-mère compatible avec l'Arduino Mega

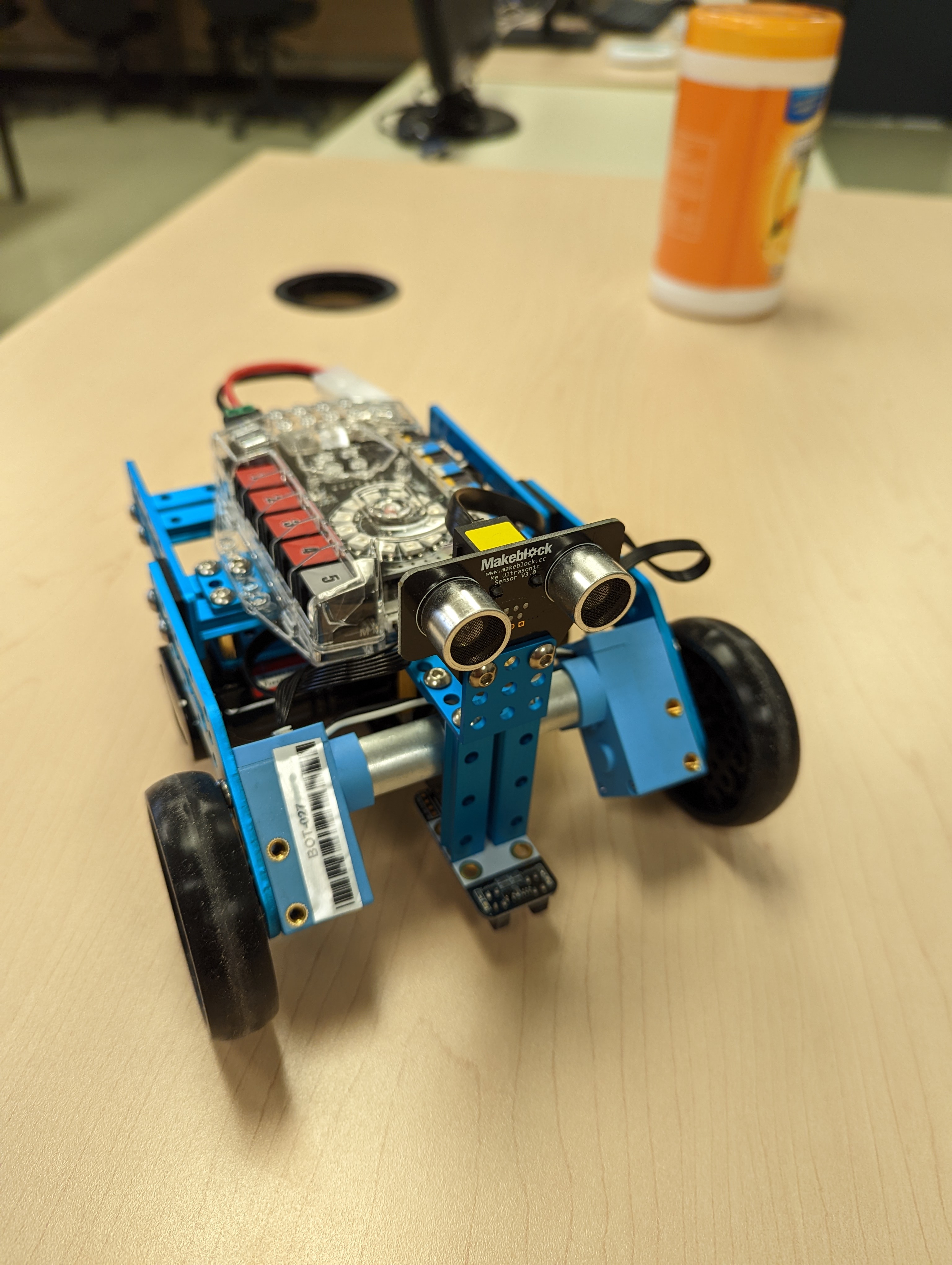

Le robot¶

Capteur ultrason

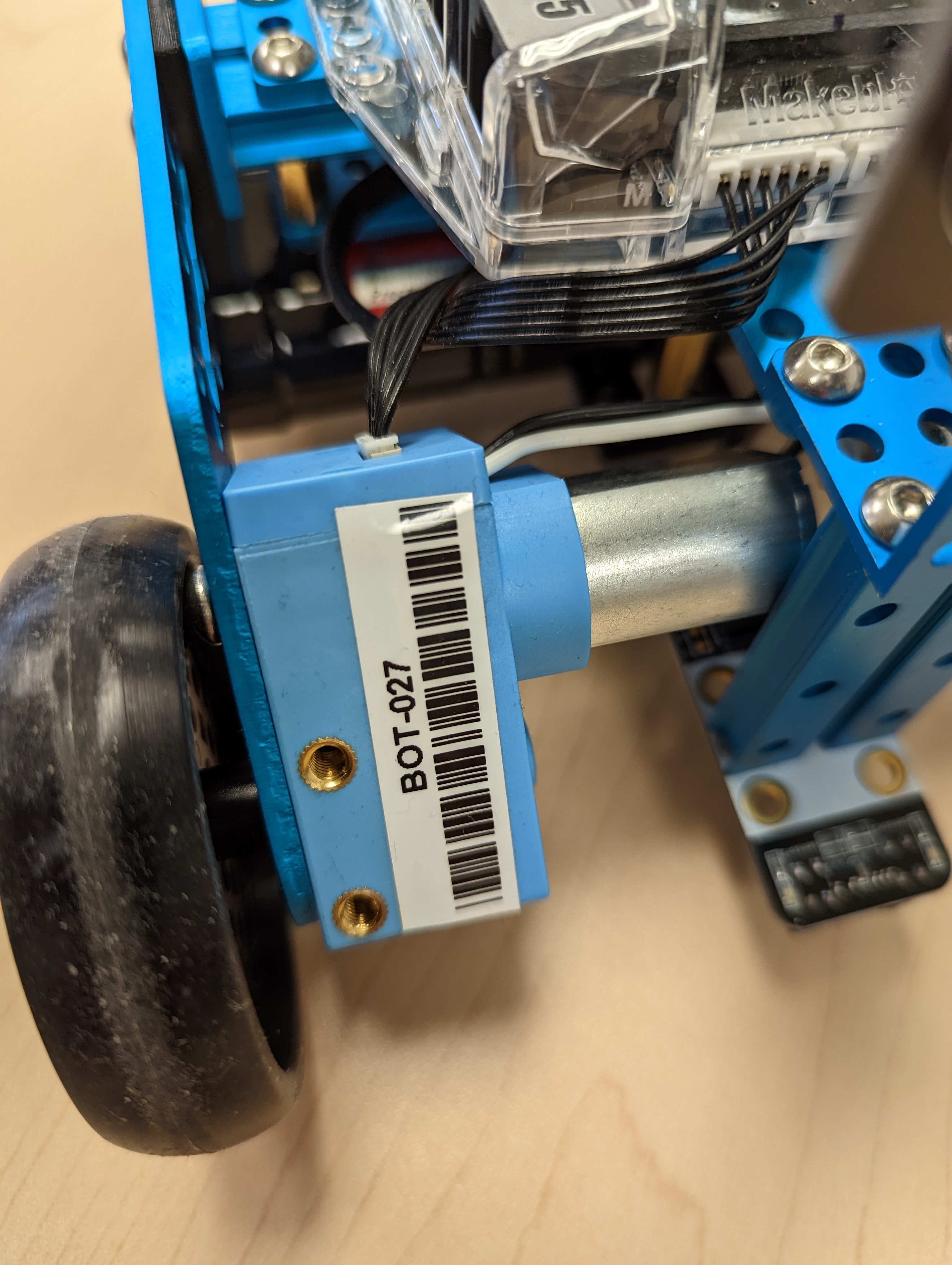

Code d'identification associé à l'étudiant

Anneau de DEL RGB
Bouton de mise sous tension

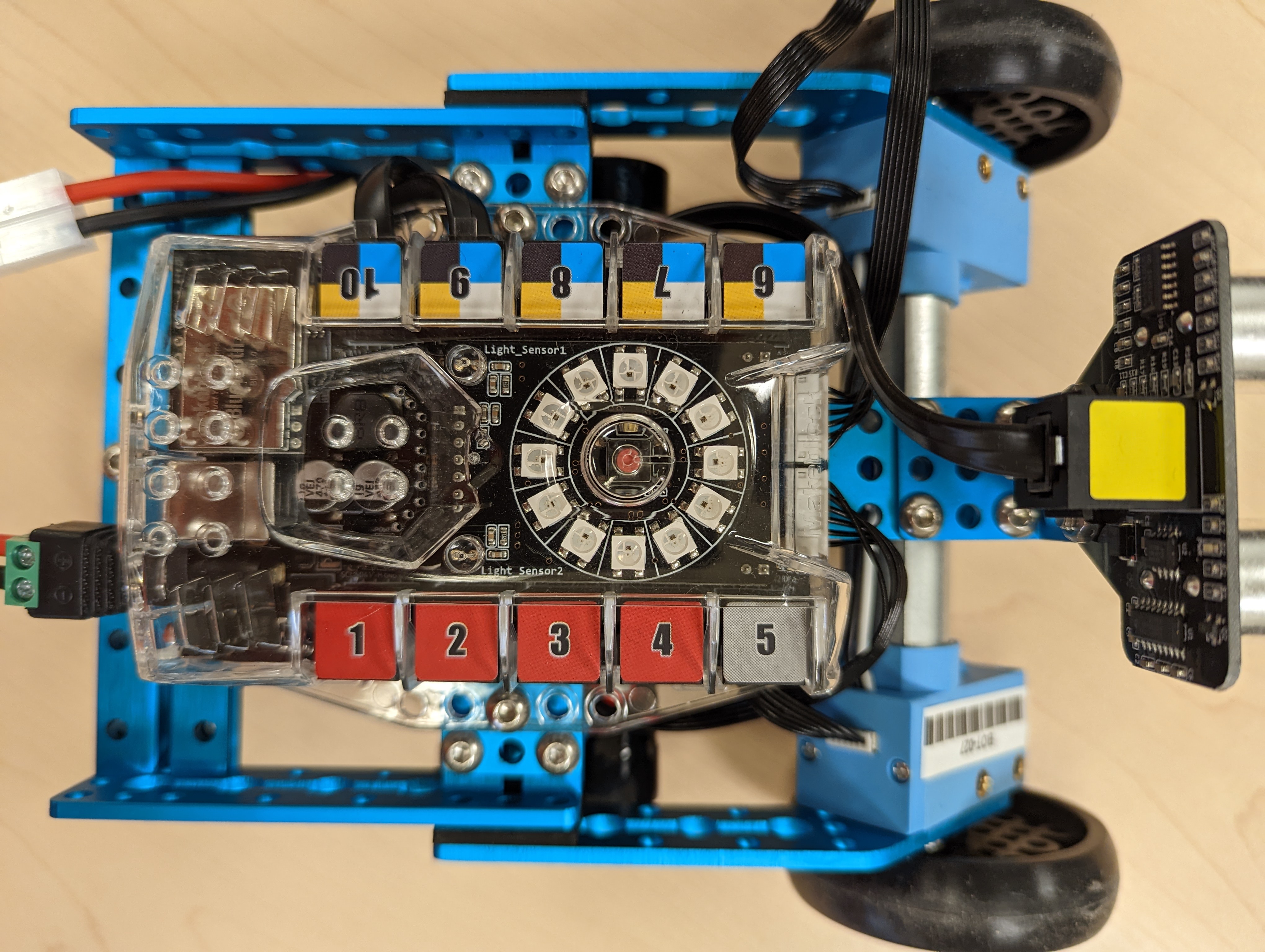

Identifiant pour les ports de connexion
Compatible avec Lego

alt text

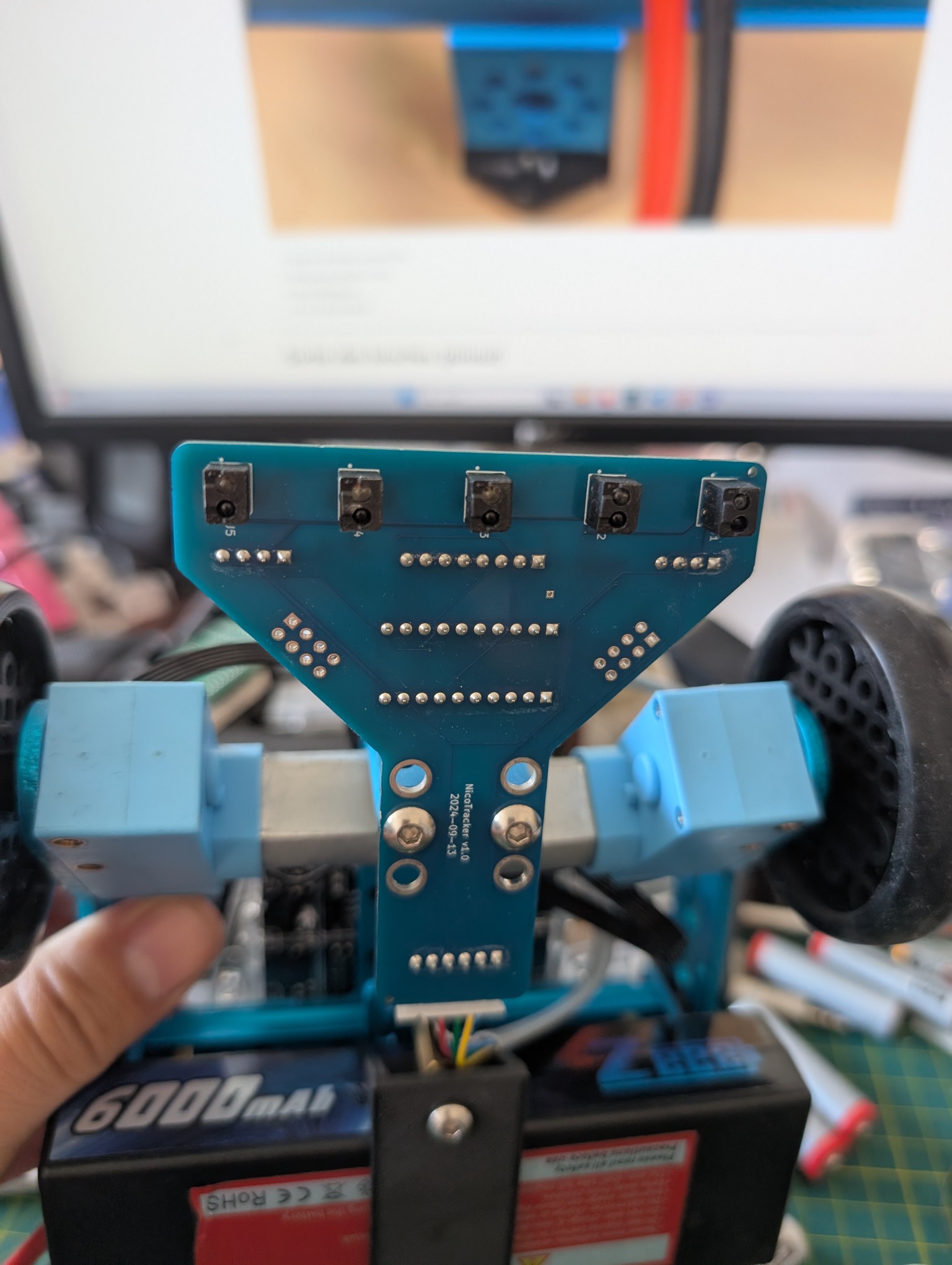

Capteur de lignes maison
Bloc de batterie rechargeable
Roulette

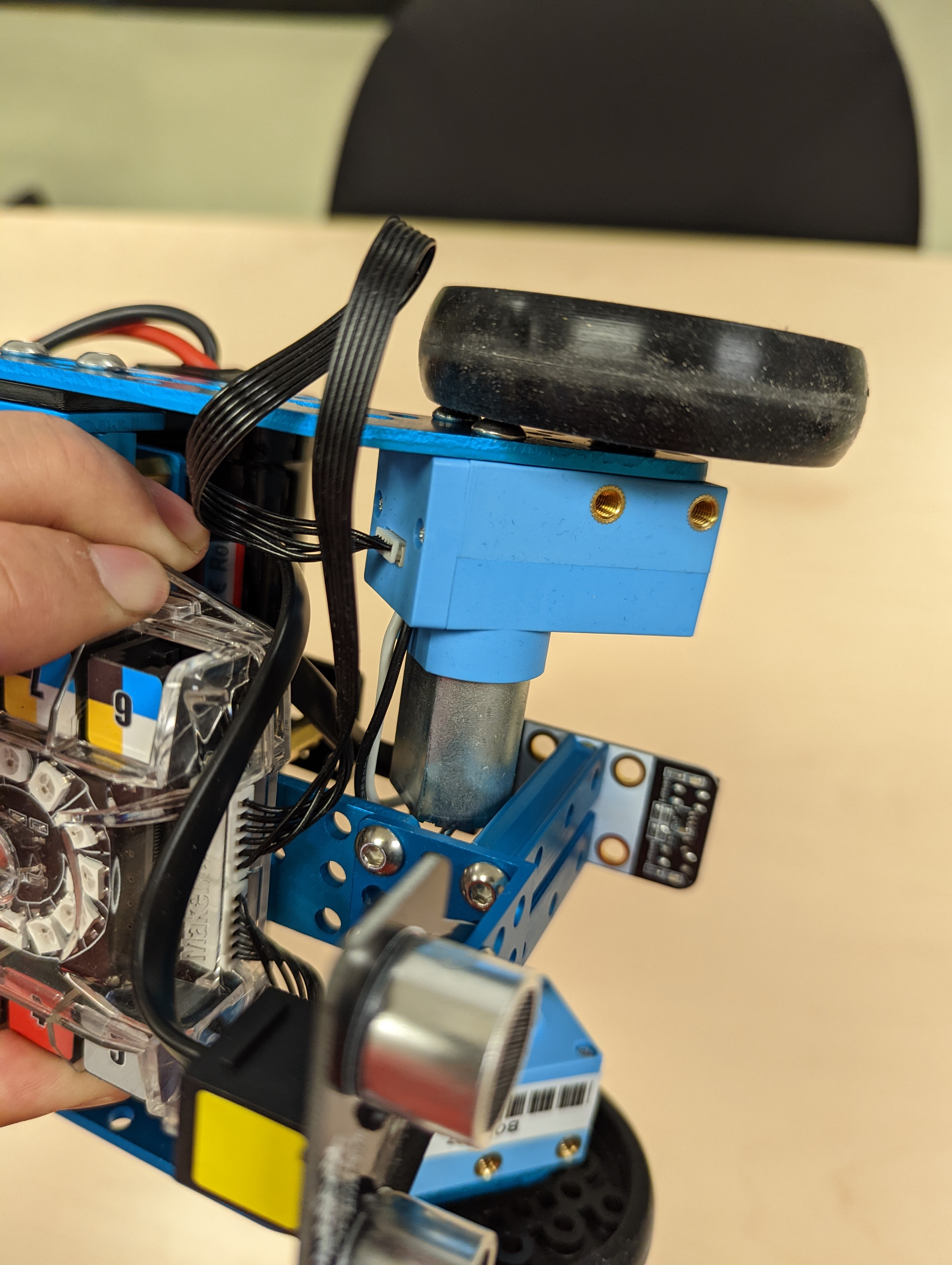

Moteur avec encodeur intégré

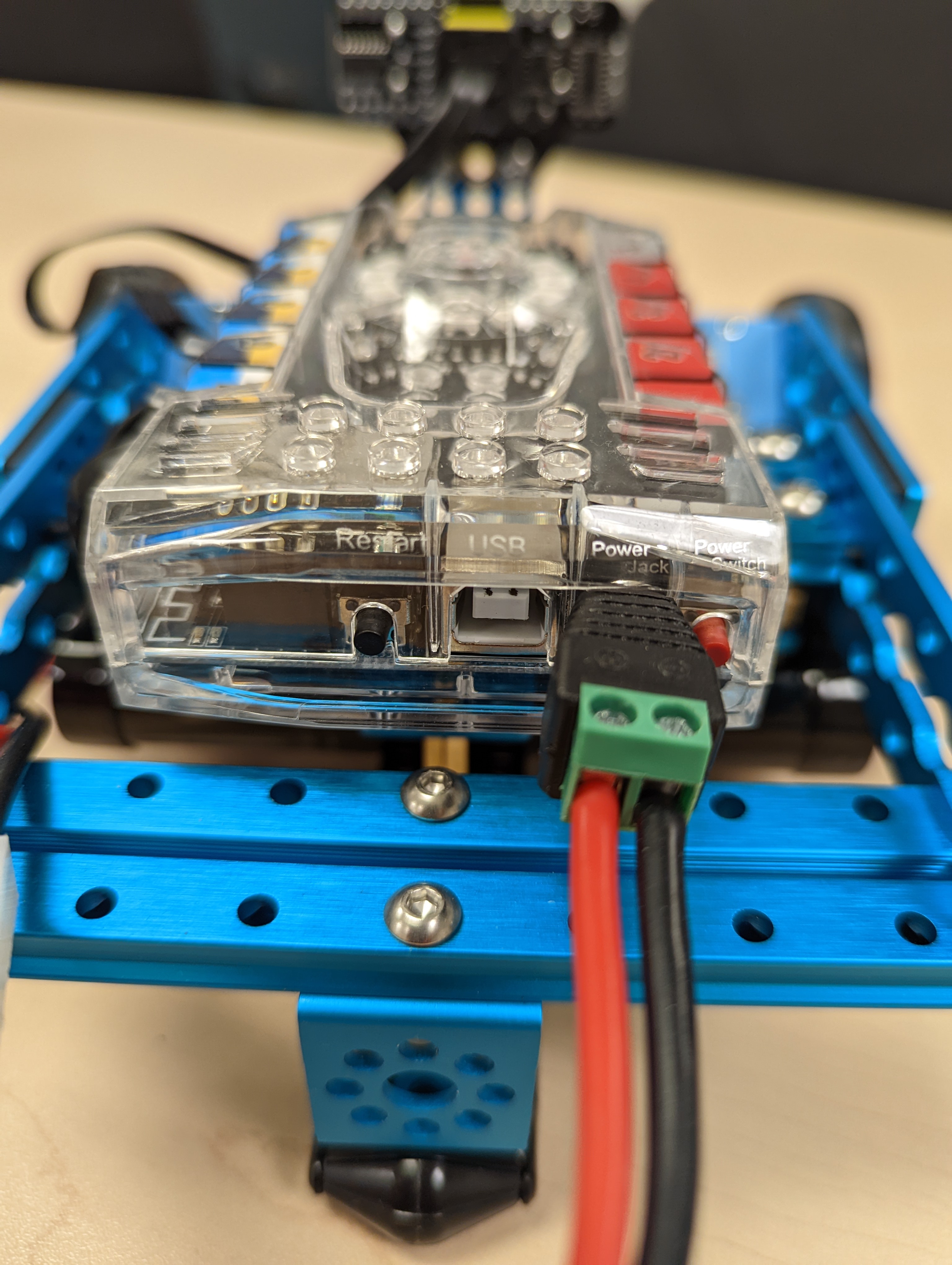

Bouton de mise sous tension
Bouton de remise à zéro
Port USB type B
Port d'alimentation

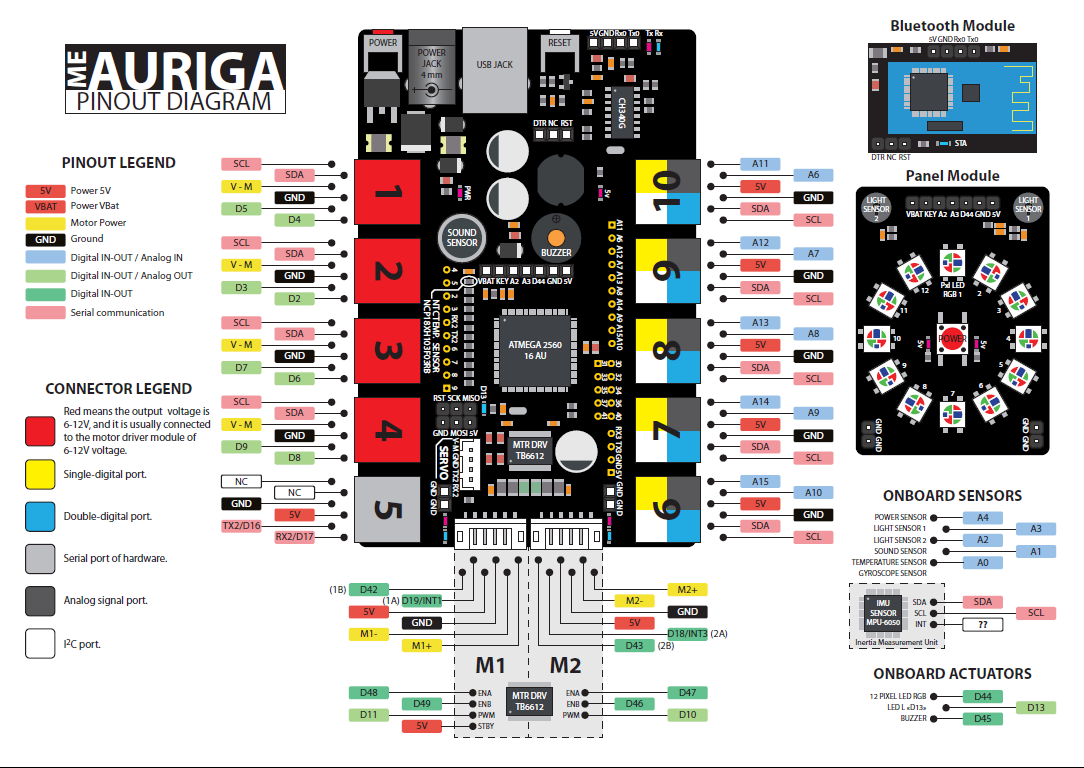

Sortie des broches (pinout)¶

Observer les différentes étiquettes, elles font références aux différentes broches de l'Arduino

Points saillants¶

Les broches SDA et SCL sont dans la majorité des ports de connexion
Un anneau de DEL RGB
Un MPU-6050
Un module Bluetooth
Deux détecteurs de lumière
Un détecteur de son

Différences avec l'Arduino Mega¶

Plusieurs ports sont occupés par les différents composants
- Voir le pinout pour plus de détails
Les ports de connexion sont compatibles avec les connecteurs RJ25 6P6C
La carte-mère est appelée "Auriga"

Configuration de l'environnement¶

Avoir la dernière version de l'Arduino IDE
Télécharger la dernière version des librairies MakeBlock
- Rechercher "MakeBlock" dans le gestionnaire de librairies et prenez la version titrée "MakeBlock Drive Updated"

Attention! Bug avec Arduino IDE et le robot

Arduino IDE a introduit une mise à jour qui cause un bug de téléversement avec le robot. Pour corriger le bug, il faut descendre la version du board Arduino pour la version 1.8.6 ou plus ancienne.

Allez dans le gestionnaire de board
Sélectionnez Arduino AVR...
Installez la version 1.8.6 ou plus ancienne.
Testez

Premier test¶

Dans un nouveau projet Arduino, copier le code que l'on retrouve ci-bas
Compiler l'application
Téléverser le projet sur le robot

/**
 * @file    AurigaMultipleTests.ino
 * @author  Nicolas Bourré
 * @version V1.0.0
 * @date    2020/04/01
 * @brief   Description: this file is sample code for RGB LED, gyro, temperature.
 *
 * @par Update Log
 * - 2025/09/03: Added task for measuring the battery level
 */

#include <MeAuriga.h>
#include <Wire.h>

#define ALL_LEDS 0
#define LEDNUM  12 // Auriga on-board light ring has 12 LEDs
#define LED_PIN 44

// on-board LED ring, at PORT0 (onboard)
MeRGBLed led( 0, LEDNUM );

MeSoundSensor mySound(PORT_6);

// Auriga onboard gyro is 0x69
MeGyro gyro(0, 0x69);

const int TEMP_PIN = A0;

float tempOutput = 0;
float batt;

int ct = millis(); // currentTime

void setup()
{
  // LED Ring controller is on Auriga D44/PWM
  led.setpin( LED_PIN );
  Serial.begin(115200);
  gyro.begin();
}

void loop()
{
  // Board timing
  ct = millis();

  ledLoopTask();
  measureSound();
  gyroTask(ct);
  tempOutput = tempTask(ct);
  batt = readBatteryTask(ct);

  serialPrintTask(ct);
}

int sound_cnt = 0;   // sampling count
float sound_avg = 0; // sound average
short sound_reset_flag = 1;

void measureSound() {
  if (sound_reset_flag != 0) {
    sound_cnt = 0;
    sound_avg = 0.0;

    sound_reset_flag = 0;
  }

  sound_cnt++;

  sound_avg += mySound.strength();
}


void gyroTask(unsigned long currentTime) {
  static unsigned long lastTime = 0;
  const int rate = 20;

  static unsigned long lastPrint = 0;
  const int printRate = 200;

  if (currentTime - lastTime < rate) return;
  lastTime = currentTime;

  gyro.update();

  if (currentTime - lastPrint > printRate) {

    lastPrint = currentTime;

    Serial.print("X:");
    Serial.print(gyro.getAngleX() );
    Serial.print(" Y:");
    Serial.print(gyro.getAngleY() );
    Serial.print(" Z:");
    Serial.println(gyro.getAngleZ() );
  }
}

// Tâche de lecture de la tension batterie
float readBatteryTask(unsigned long currentTime) {
  static unsigned long lastTime = 0;
  const unsigned long interval = 500; // 500 ms
  static float voltage = 0.0;

  if (currentTime - lastTime >= interval) {
    lastTime = currentTime;

    int raw = analogRead(A4);

    const float VREF = 5.0; // Référence ADC (par défaut VCC)
    const float R1 = 100000.0;
    const float R2 = 51000.0;

    voltage = raw * (VREF / 1023.0) * ((R1 + R2) / R2);

  }

  return voltage;
}

void serialPrintTask(unsigned long currentTime) {
  static unsigned long lastTime = 0;
  const int rate = 200;

  if (currentTime - lastTime < rate) return;

  lastTime = currentTime;

  // Resetting sound values
  if (sound_cnt > 0) {
    sound_avg /= sound_cnt;
    sound_reset_flag = 1;
    Serial.print("Sound = ");
    Serial.print(sound_avg);
  }


  Serial.print("\tTemperature = ");
  Serial.print(tempOutput);

  Serial.print("\tPower = ");
  Serial.print(batt);
  Serial.print(" V");

  Serial.println();
}

void ledLoopTask()
{
  static float j;
  static float f;
  static float k;

  for (uint8_t t = 0; t < LEDNUM; t++ )
  {
    uint8_t red = 8 * (1 + sin(t / 2.0 + j / 4.0) );
    uint8_t green = 8 * (1 + sin(t / 1.0 + f / 9.0 + 2.1) );
    uint8_t blue = 8 * (1 + sin(t / 3.0 + k / 14.0 + 4.2) );
    led.setColorAt( t, red, green, blue );
  }
  led.show();

  j += random(1, 6) / 6.0;
  f += random(1, 6) / 6.0;
  k += random(1, 6) / 6.0;
}

/**
Temperature values
Src : https://github.com/search?q=TERMISTORNOMINAL+auriga&type=code
*/
float calculateTemp(int16_t In_temp)
{
  const int16_t TEMPERATURENOMINAL     = 25;    //Nominal temperature depicted on the datasheet
  const int16_t SERIESRESISTOR         = 10000; // Value of the series resistor
  const int16_t BCOEFFICIENT           = 3380;  // Beta value for our thermistor(3350-3399)
  const int16_t TERMISTORNOMINAL       = 10000; // Nominal temperature value for the thermistor

  float media;
  float temperatura;
  media = (float)In_temp;
  // Convert the thermal stress value to resistance
  media = 1023.0 / media - 1;
  media = SERIESRESISTOR / media;
  //Calculate temperature using the Beta Factor equation

  temperatura = media / TERMISTORNOMINAL;              // (R/Ro)
  temperatura = log(temperatura); // ln(R/Ro)
  temperatura /= BCOEFFICIENT;                         // 1/B * ln(R/Ro)
  temperatura += 1.0 / (TEMPERATURENOMINAL + 273.15);  // + (1/To)
  temperatura = 1.0 / temperatura;                     // Invert the value
  temperatura -= 273.15;                               // Convert it to Celsius
  return temperatura;
}

float tempTask(unsigned long currentTime) {
  static unsigned long lastTime = 0;
  const int rate = 200;
  static float temperature = 0.0;
  static int tempSensorValue = 0;

  if (currentTime - lastTime < rate)
  {
    return temperature;
  }

  lastTime = currentTime;

  tempSensorValue = analogRead(TEMP_PIN);
  temperature = calculateTemp(tempSensorValue);

  return temperature;
}

Dépannage¶

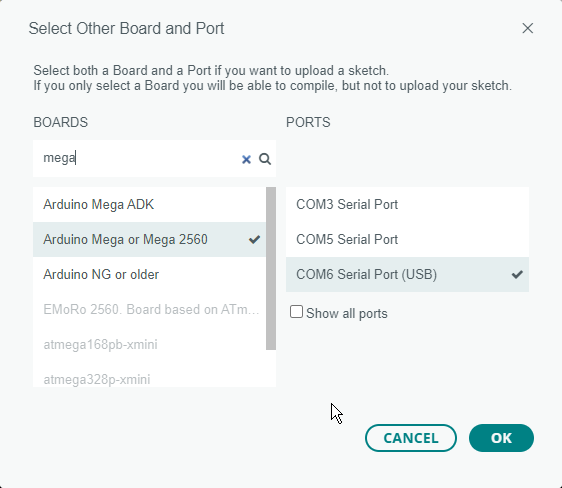

Il se peut qu'Arduino IDE ne reconnaisse pas la carte du robot. Il faudra alors la configurer manuellement.

À l'endroit où l'on sélectionne le board, il y a dans le bas de la liste "Select other board and port". Cliquer sur cette option.
Dans la liste des BOARDS, taper Mega
Sélectionner le bon port COM
Cliquer sur Ok

Analyse du code testé¶

Les classes de MakeBlock débutent avec le préfixe Me
- Exemples : MeRGBLed, MeGyro, etc.
- Il y a certains bogues pour le MeAuriga dans la librairie

Gyroscope¶

Modèle MPU-6050
Configuré sur l'adresse 0x69 pour le MeAuriga
Utiliser la classe MeGyro

Exemple :

#include <MeAuriga.h>
#include <Wire.h>

MeGyro gyro(0, 0x69); // Constructeur
void setup()
{
  Serial.begin(115200);
  gyro.begin();
}

void loop()
{
  gyro.update();
  Serial.read();
  Serial.print("X:");
  Serial.print(gyro.getAngleX() );
  Serial.print(" Y:");
  Serial.print(gyro.getAngleY() );
  Serial.print(" Z:");
  Serial.println(gyro.getAngleZ() );
  delay(10);
}

Exercices¶

À l'aide des exemples, testez les composants suivants:

Convertissez les fonctions des exemples pour utiliser des tâches.
Anneau de DEL
- Modifiez le code pour affiche la DEL de gauche en rouge et celle de droite en vert.
Le capteur de son
- Affichez le niveau de son dans le port série
- L'exemple de base qui vient avec MakeBlock Libraries ne fonctionne pas avec l'Auriga, lisez bien la feuille du pinout et parcourez le fichier MeAuriga.h. Quel était le problème?
Le gyroscope
- Affichez dans le moniteur série les données.
Le capteur de puissance
- Affichez dans le moniteur série la puissance de la batterie restante.

Modifiez le code des exercices précédents pour permettre l'envoi de données au port série pour contrôler les données en sortie. Utilisez 'g' pour le gyroscope, 's' pour le capteur de son et 'p' pour la puissance de la batterie et la température.

Voici un tableau avec les sorties

Commande	Sortie attendue	Description
g	x:angleX,y:angleY,z:angleZ	Affiche les angles du gyroscope (20 ms)
s	son:niveau	Affiche le niveau sonore (20 ms)
p	batt:valeur,temp:valeurTemp	Affiche la puissance de la batterie et la température (500 ms)
- Affichez les données dans le traceur série

Références¶

Programming mBot Ranger in Arduino
https://www.instructables.com/Advanced-Makeblock-Sensors-DIY/
Réparation pour le téléversement sur le robot
