Processing Crash Course

Introduction

Avant de nous lancer en grand dans le développement de jeux vidéo avec Godot, nous allons retourner aux sources pour nous réapproprier les notions de base de mathématiques et de géométrie du secondaire. Nous allons utiliser un outil très simple qui permet de se familiariser avec la programmation créative : Processing.

Processing

  • Processing est un environnement de développement spécialisé dans la programmation créative
  • Il permet de programmer principalement en Java
  • L’environnement est très simplifié, on est loin de Visual Studio!
  • Lien pour télécharger Processing

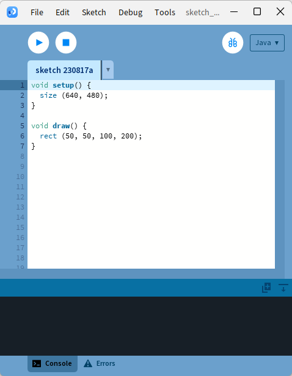

Qu’est-ce que Processing?

  • alt text
  • alt text

Processing : Interface

alt text

Premier jet

  • Ouvrez l’application Processing
  • Tapez le code suivant :
    • point (50, 50);
  • Cliquez sur le bouton Run
    • ou CTRL + R

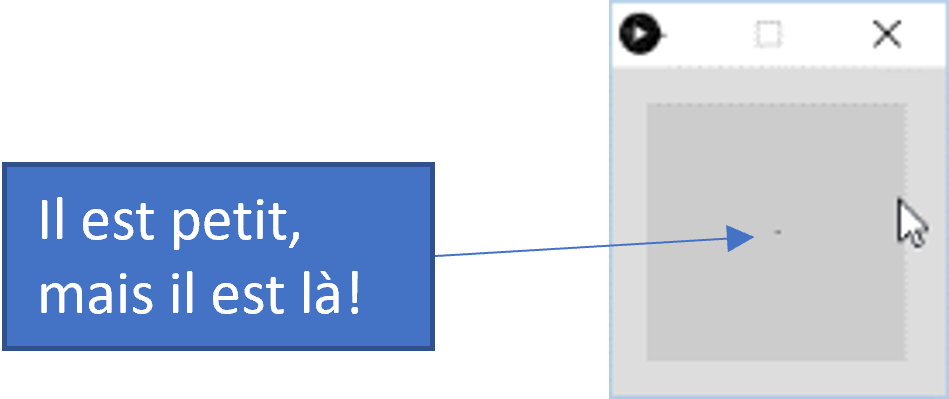

  • point (x, y); est une méthode permettant de dessiner un point à la position x et y
  • En Java, la convention veut que les méthodes utilisent le lower camel case (casse du bas chameau - Loi 101 !)

alt text

  1. Ajoutez trois autres points au programme que vous avez réalisé précédemment
  2. Ajoutez la ligne de code suivante : line (25, 25, 75, 50);
  3. Exécutez le code

  4. Ajoutez trois autres lignes et essayez de comprendre comment fonctionne cette méthode

  5. La méthode line (x1, y1, x2, y2) permet de tracer une ligne dans la fenêtre

  6. x1 et y1 représentent la position de départ de la ligne
  7. x2 et y2 représentent la position de fin de la ligne
  8. x1, y1, x2 et y2 sont ce que l’on nomme des paramètres
  9. Les paramètres permettent de configurer une méthode en indiquant à celle-ci comment agir
  • Ajoutez la ligne ellipse (40, 80, 20, 20);
  • Exécutez le code
  • ellipse (x, y, largeur, hauteur) permet de dessiner une ellipse à la position x et y avec une largeur et une hauteur déterminées
  • Ajoutez 2 autres ellipses dans votre programme
  • La méthode size (largeur, hauteur) permet de configurer les dimensions de la fenêtre
    • On utilise cette méthode au début du code
    • Exemple : size (640, 480);

Les formes primitives 2D

  • Ce que nous avons expérimenté dans les sections précédentes sont ce que l’on appelle des formes primitives
  • Les formes primitives sont des objets graphiques de base
  • Elles sont faciles à dessiner lorsque l’on comprend les coordonnées cartésiennes
  • Plusieurs formes primitives sont disponibles dans Processing
    • Point, ligne
    • Rectangle, quadrilatère
    • Ellipse, arc
    • Triangle

Arc de cercle

  • Il est possible de tracer des arcs de cercle avec Processing
  • La méthode pour dessiner un arc de cercle est arc et ses paramètres sont x, y, largeur, hauteur, début, fin et le type qui est optionnel
  • La syntaxe est la suivante :
    • arc (x, y, largeur, hauteur, début, fin [, type]);
    • Type peut être OPEN, CHORD ou PIE
  • Exemple :
    • arc (75, 125, 50, 50, PI, PI + HALF_PI);
  • PI représente la constante mathématique 3,1415…
    • Il y a QUARTER_PI, HALF_PI, PI, TWO_PI
  • Un cercle complet équivaut à 2 PI

alt text

Liste de formes primitives

Commande Paramètres Remarque
point (x, y) x, y ← position du point
line (x1, y1, x2, y2)
ellipse (x, y, w, h) w ← width = largeur
h ← height = hauteur		 x, y représentent le centre
rect (x, y, w, h) x, y représentent le coin supérieur gauche
triangle (x1, y1, x2, y2, x3, y3) Dessine un triangle
quad (x1, y1, …, x4, y4) Dessine un quadrilatère
arc (x, y, w, h, start, end) ou start, end ← Début et fin de l’arc en radian Mode est le type de finition pour l’arc
arc (x, y, w, h, start, end, mode) mode ← OPEN, CHORD ou PIE

Couleurs

  • Par défaut, les couleurs de Processing sont noires pour le contour, blanc pour le remplissage et gris pour l’arrière-plan
  • Chaque caractéristique est programmable
  • La méthode background() permet de changer la couleur de l’arrière-plan
    • Exemple : background (0);
  • La méthode stroke() permet de changer la couleur du contour des objets subséquents à l’instruction
    • Exemple : stroke (204, 50, 50);
  • La méthode fill() permet de changer la couleur de remplissage des objets subséquents à l’instruction
    • Exemple : fill (0, 200, 0, 127);

Question : Pour chaque exemple, quelle sera la couleur?

  • En informatique, les couleurs fonctionnent sous le même principe qu’en art plastique
  • Il y a trois couleurs primaires et le mélange de celles-ci permettent d’aller chercher d’autres couleurs
  • Les couleurs primaires sont ROUGE, VERT, BLEU (RGB)
    • En art, c’est rouge, jaune, bleu
  • Chaque couleur est un canal pouvant avoir une valeur entre 0 et 255
  • Dans l’exemple fill (204, 50, 50), le rouge a une valeur de 204, le vert de 50 et le bleu de 50
    • Le mélange des trois donne un rouge comme la figure ci-contre

alt text

  • Il est ainsi possible d’avoir 16,7 millions de couleurs distinctes!
    • L’œil humain ne peut en distinguer à peine 7 millions*
  • Dans Processing, il y a 3 méthodes pour déterminer une couleur
    • 1 canal = Niveau de gris (Noir et blanc)
    • 3 canaux = 16,7 millions de couleurs
    • 4 canaux = 3 canaux + couche de transparence (alpha)
  • Exemple
1
2
3
4
5
6
size (150, 150);
background (255);
fill (204, 50, 50);
ellipse (width / 3, height/2, 90, 90);
fill (0, 200, 22, 50);
ellipse (width / 2 + 25, height/2, 90, 90);

alt text

* : Selon les sources, entre 7 et 10 millions de couleurs… Il faudrait que je révise ma palette de 8 couleurs quand je peins !

Récapitulatif

Méthode Description courte Exemple
background(couleur) Définit la couleur d'arrière-plan du canevas et efface le contenu de la fenêtre background(255, 0, 0);
fill(couleur) Définit la couleur de remplissage pour les formes. fill(244, 127, 33, 200);
stroke(couleur) Définit la couleur du contour des formes. stroke(0, 0, 255);
noFill() Désactive le remplissage des formes. noFill();
noStroke() Désactive le contour des formes. noStroke();
  • Note : Lorsque l’on change la couleur, celle-ci est persistante jusqu’à ce quelle soit attribuée une nouvelle valeur

Exercices courts

Dans un nouveau projet :

  • Ajoutez les formes suivantes
    • Un rectangle rouge
    • Un cercle vert
    • Un triangle bleu
    • Une tarte jaune
  • Modifiez la couleur du fond pour l’avoir en blanc

Programme Processing

  • Un programme Processing est au moins divisé en deux sections soit setup et draw
  • La méthode setup est la partie où l’on configure le programme avant l’exécution principale
  • La partie draw est la partie qui est répétée indéfiniment du projet
    • C’est ce que l’on appelle la « game loop »

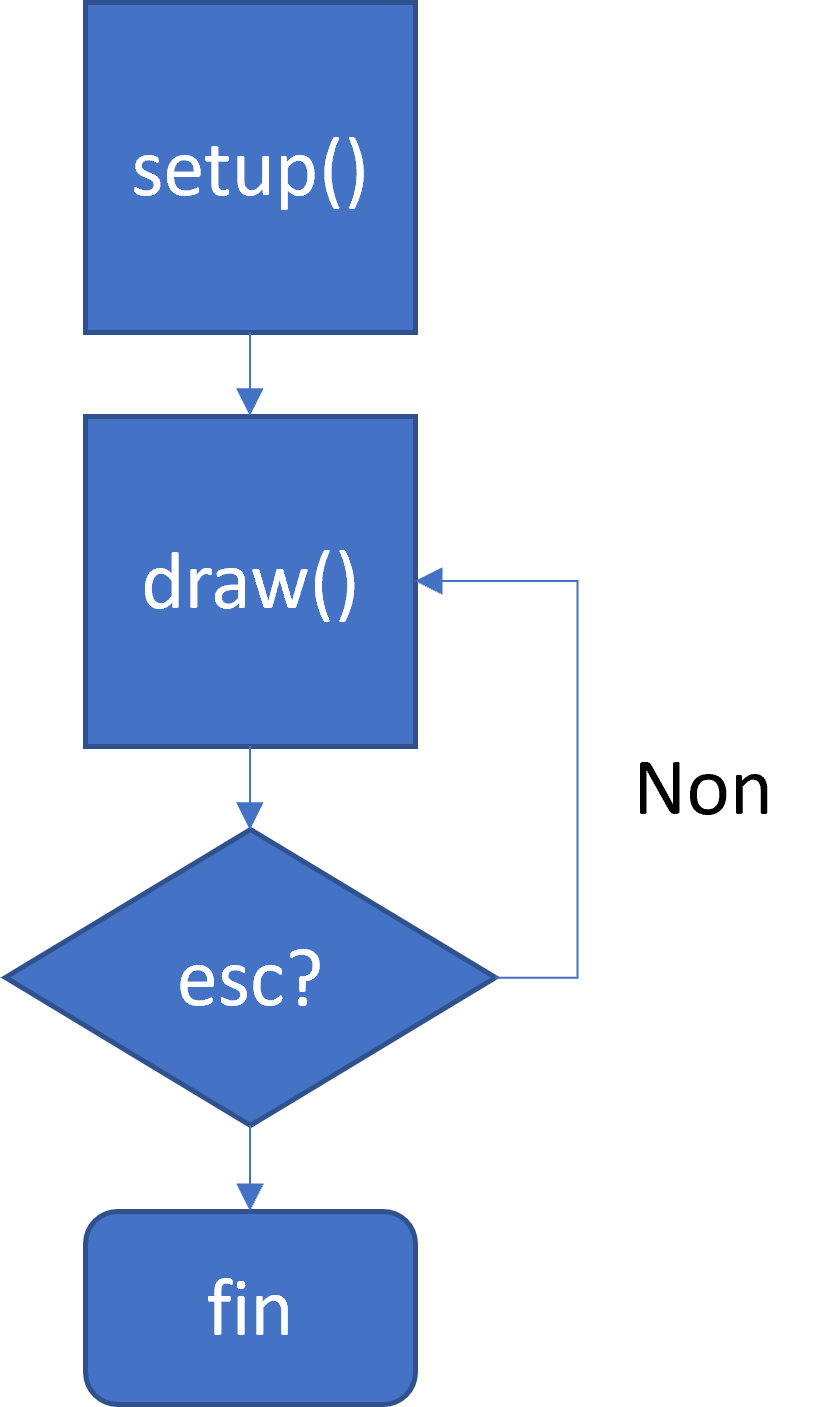

Voici le cycle de vie d’un programme Processing

alt text

setup()

  • Comme indiqué précédemment, setup() permet de configurer le programme avant le lancement de la boucle draw()
    • Elle ne s'exécute qu'une seule fois au démarrage de l'application
  • C’est dans cette méthode que l’on initialise, entre autres, la dimension de la fenêtre avec la méthode size()
  • C’est aussi dans cette méthode que l’on chargera les ressources tels que les images ou les fichiers de son
1
2
3
4
void setup () {
    // Code de configuration
    size (640, 480, P2D); // ou size(640, 480)
}

Note

Le troisième paramètre P2D dans size() est optionnel et permet d'exécuter le code sur le GPU via OpenGL. C'est utile pour les créations qui ont beaucoup d'objets.

draw()

  • La méthode draw() est la boucle infinie du programme
1
2
3
4
5
6
7
void draw () {
    background (0);
    fill (0, 0, 204);
    rect (50, 200, 100, 25);
    fill (204, 0, 0, 200);
    arc (75, 175, 75, 75, HALF_PI + QUARTER_PI, TWO_PI, PIE);
}

Les variables systèmes

Processing offre plusieurs variables système qui permettent de récupérer des valeurs qui sont disponibles au niveau du système :

Variable Description
width Largeur de la fenêtre
height Hauteur de la fenêtre
mouseX Position x de la souris dans la fenêtre
mouseY Position y de la souris dans la fenêtre
mouseButton Bouton de la souris appuyé
mousePressed Indique true si un bouton de la souris est appuyé
keyPressed Indique true si une touche du clavier est appuyée
Key La valeur de la touche du clavier appuyée
keyCode Permet de vérifier si les touches spéciales telles que les flèches, ALT, CONTROL et SHIFT
  • Les variables systèmes permettent de récupérer des valeurs qui sont disponibles au niveau du système
  • Les principaux types de valeur que l’on retrouve sont ceux de l’écran, de la souris et du clavier

Exercice #1

  • Dans un nouveau projet, faites déplacer une ellipse qui rebondit sur les bords de la fenêtre
  • Dans un nouveau projet, lorsque l’utilisateur clique, une ellipse doit apparaître

Défi

  • Dans un nouveau projet, lorsque l’utilisateur maintient le bouton gauche de la souris appuyé, le programme fait un tracer avec une ellipse

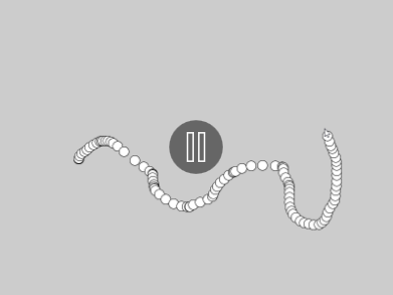

    Résultat du défi

    alt text
