Systèmes de Particules ¶

Introduction¶

Les systèmes de particules sont une technique largement utilisée en informatique graphique pour simuler des phénomènes naturels tels que le feu, la fumée, les cascades, et bien plus encore.

Histoire et Concept¶

Le concept de système de particules a été introduit par William T. Reeves en 1982, lors de son travail sur le film Star Trek II: The Wrath of Khan. Pour créer l'effet de la "Genesis Device", une technique a été développée où de nombreux petits éléments, ou particules, interagissent pour former un effet visuel complexe, comme une onde de feu qui se propage.

"Un système de particules est une collection de nombreuses petites particules qui, ensemble, représentent un objet flou."
— William Reeves, ACM Transactions on Graphics, 1983

Pourquoi avons-nous besoin des systèmes de particules ?

Les systèmes de particules permettent de modéliser des phénomènes complexes en utilisant un grand nombre de petits objets simples. Ils sont essentiels pour simuler des systèmes où de nombreux éléments interagissent, tels que des explosions, des nuages de fumée, ou même des foules de personnes.

Flexibilité : Les systèmes de particules permettent de gérer des quantités variables d'éléments, parfois zéro, parfois des milliers.
Approche orientée objet : Au lieu de gérer chaque particule individuellement, nous pouvons créer une classe qui gère l'ensemble du système, facilitant ainsi la gestion et l'extension du code.

Exemple de Code en Processing¶

Voici un exemple simple de mise en place d'un système de particules en Processing :

ParticleSystem ps;

void setup() {
  size(640, 360);
  ps = new ParticleSystem(new PVector(width/2, height - 16));
}

void draw() {
  background(255);
  ps.run();
}

Dans cet exemple, un système de particules est créé et géré dans la fonction draw(), où il est continuellement mis à jour et affiché. La classe ParticleSystem gère la création, la mise à jour et l'affichage de chaque particule individuelle.

Principe de fonctionnement¶

Un système de particules se compose de trois éléments principaux :

Les Particules : Ce sont les unités de base qui composent le système. Elles sont souvent représentées par des formes simples (cercles, carrés).
L'Émetteur : C'est l'origine des particules, souvent un point ou une zone d'où les particules sont émises.
Le Gestionnaire : Il gère la création, l'actualisation, et la destruction des particules au fil du temps.

Particule unique¶

Avant d'élaborer un système de particules, il est important de comprendre comment une particule individuelle fonctionne. Une particule peut avoir les propriétés suivantes :

Position : La position de la particule dans l'espace.
Vitesse : La vitesse à laquelle la particule se déplace.
Accélération : La variation de la vitesse de la particule.
Durée de vie : La durée pendant laquelle la particule est visible.
Apparence : La couleur, la taille, la forme de la particule.
Mise à jour : La façon dont la particule est mise à jour à chaque image.
Affichage : La façon dont la particule est affichée à l'écran.

Voici la classe de base pour une particule en Processing sans la durée de vie ni l'apparence :

class Particle {
  PVector position;
  PVector velocity;
  PVector acceleration;

  Particle() {
    position = new PVector(width/2, height/3);
    velocity = new PVector(random(-1, 1), random(-2, 0));
    acceleration = new PVector(0, 0.05);
  }

  Particle(PVector l) {
    position = l.get();
    velocity = new PVector(random(-1, 1), random(-2, 0));
    acceleration = new PVector(0, 0.05);
  }

  void update() {
    velocity.add(acceleration);
    position.add(velocity);
  }

  void display() {
    stroke(0);
    fill(175);
    ellipse(position.x, position.y, 10, 10);
  }
}

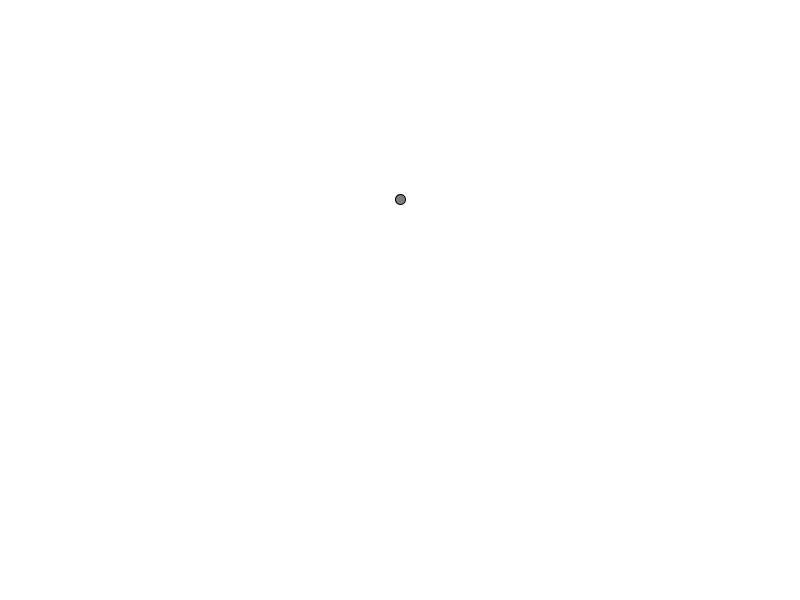

Voici un exemple de code qui crée une particule et la met à jour et l'affiche à chaque image :

int currentTime;
int previousTime;
int deltaTime;

Particle p;

void setup() {
  size (800, 600);
  p = new Particle();
  background(255);
}

void draw() {
  currentTime = millis();
  deltaTime = currentTime - previousTime;
  previousTime = currentTime;

  update(deltaTime);
  display();
}

void update(int deltaTime) {
  if (p.position.y > height) {
    p.position = new PVector(width/2, height/3);
    p.velocity = new PVector(random(-1, 1), random(-2, 0));
  }
  p.update();
}

void display() {
  p.display();
}

alt text

Durée de vie et disparition de la particule¶

Le résultat physique de la particule fonctionne. Maintenant attaquons-nous à l'effet de disparition de la particule.

Dans cette partie, nous allons ajouter une durée de vie à la particule (lifespan). Lorsque la durée de vie de la particule est écoulée, elle disparaîtra.

Nous allons conjuguer la durée de vie avec la couche alpha de la particule pour créer un effet de disparition progressif.

class Particle {
  PVector position;
  PVector velocity;
  PVector acceleration;
  float lifespan;

  Particle() {
    position = new PVector(width/2, height/3);
    initialize();
  }

  Particle(PVector l) {
    position = l.copy();
    initialize();
  }

  void initialize() {
    velocity = new PVector(random(-1, 1), random(-2, 0));
    acceleration = new PVector(0, 0.05);
    lifespan = 255;
  }

  void update() {
    velocity.add(acceleration);
    position.add(velocity);
    lifespan -= 2.0;

    if(isDead()) {
      reset();
    }
  }

  void display() {
    stroke(0, lifespan);
    fill(175, lifespan);
    ellipse(position.x, position.y, 10, 10);
  }

  boolean isDead() {
    return lifespan < 0.0;
  }

  void reset() {
    position.set (width/2,  height/3);
    velocity.set (random(-1, 1), random(-2, 0));
    lifespan = 255;
  }
}

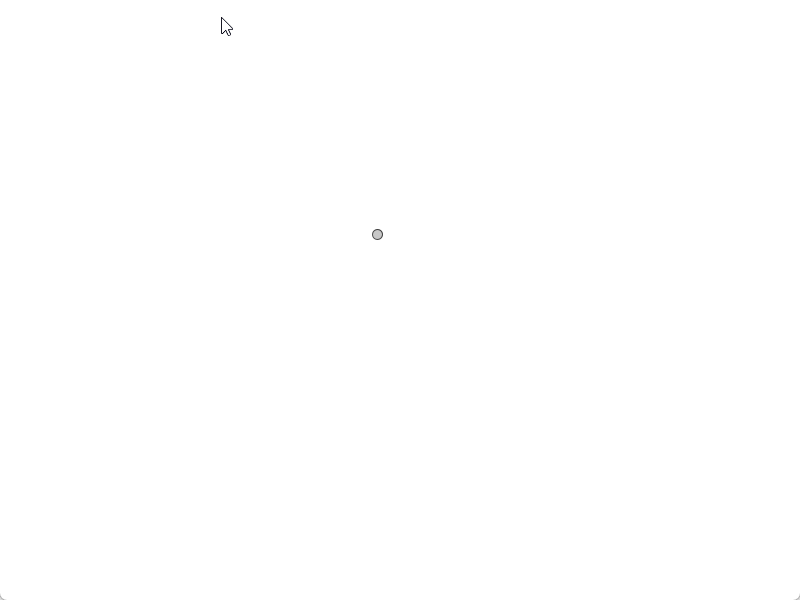

Voici le résultat.

alt text

Performance¶

Remarquez qu'au lieu de recréer une nouvelle particule à chaque fois qu'elle meurt, nous réinitialisons simplement la particule existante. Cela permet d'économiser des ressources et d'améliorer les performances.

Dans le monde du jeux vidéo, où des milliers de particules peuvent être générées à chaque image, il est essentiel d'optimiser les performances pour garantir un rendu fluide.

Tableau de particules¶

Maintenant que nous avons une particule fonctionnelle, nous pouvons créer un tableau de particules pour gérer plusieurs particules à la fois.

ArrayList<Particle> particles;

void setup() {
  // ...

  // Ajoute 100 particules à la liste
  for (int i = 0; i < 100; i++) {
    particles.add(new Particle());
  }
}

// ...

void update(int deltaTime) {
  for (Particle p : particles) {
    p.update(deltaTime);
  }
}

void display() {
  background(255);
  for (Particle p : particles) {
    p.display();
  }
}

alt text

On dirait un générateur de particules de Wish... En effet, les particules apparaitront toutes en même temps.

Génération séquentielle de particules¶

Dans le code précédent, le problème est que toutes les particules sont créées en même temps, ce qui donne un effet peu réaliste. Pour simuler un système de particules plus naturel, nous devons émettre les particules progressivement.

Voici un exemple de code qui émet progressivement des particules :

int currentTime;
int previousTime;
int deltaTime;

ArrayList<Particle> particles;

int particleRate = 100;
int lastParticleTime;

void setup() {
  size (800, 600);
  particles = new ArrayList<Particle>();
  background(255);
}

void draw() {
  currentTime = millis();
  deltaTime = currentTime - previousTime;
  previousTime = currentTime;

  update(deltaTime);
  display();
}

void update(int deltaTime) {
  if (currentTime - lastParticleTime > particleRate) {
    lastParticleTime = currentTime;
    particles.add(new Particle());
  }

  for (Particle p : particles) {
    p.update(deltaTime);
  }
}

void display() {
  background(255);
  for (Particle p : particles) {
    p.display();
  }
}

alt text

Le résultat est beaucoup mieux que le précédent, mais il y a encore un problème de performance. Pouvez-vous l'identifier?

Réponse

Plus le temps avance, plus il y a de particules qui sont générées.

En effet, plus le temps avance, plus il y a de particules qui sont générées. Cela peut entraîner une baisse des performances si le nombre de particules devient trop important.

Pour résoudre ce problème, nous pouvons réutiliser les particules qui ne sont plus visibles à l'écran ou encore maximiser le nombre de particules à l'écran.

Voic la petite modification qui nous permet de limiter le nombre de particules à 100 :

int maxParticles = 100;

// ...

void update(int deltaTime) {
  if (currentTime - lastParticleTime > particleRate && particles.size() < maxParticles) {
    lastParticleTime = currentTime;
    particles.add(new Particle());
  }

  for (Particle p : particles) {
    p.update(deltaTime);
  }
}

L'émetteur de particules¶

Nous avons maintenant un système de particules qui génère des particules. Nous allons maintenant modifier le code pour ajouter un émetteur de particules qui émet des particules à partir d'une position donnée.

Il faudra créer une classe Emitter qui gère la génération de particules à partir d'une position donnée.

class Emitter {
  PVector position;
  int particleRate;
  int lastParticleTime;
  ArrayList<Particle> particles;

  Emitter(PVector l, int rate) {
    position = l.copy();
    particleRate = rate;
    lastParticleTime = 0;
    particles = new ArrayList<Particle>();
  }

  void update(int deltaTime) {
    if (millis() - lastParticleTime > particleRate && particles.size() < maxParticles) {
      lastParticleTime = millis();
      particles.add(new Particle(position));
    }

    for (Particle p : particles) {
      p.update(deltaTime);
    }
  }

  void display() {
    for (Particle p : particles) {
      p.display();
    }
  }
}

Le code principal sera modifié pour inclure un émetteur de particules :

int currentTime;
int deltaTime;
int previousTime;

Emitter emitter;

void setup() {
  size(800, 600);
  emitter = new Emitter (new PVector( width / 2, height / 3), 10, 100);
}

void draw() {
  currentTime = millis();
  deltaTime = currentTime - previousTime;
  previousTime = currentTime;

  update(deltaTime);
  display();
}

void update(int deltaTime) {
  emitter.update(deltaTime);
}

void display() {
  background(255);

  emitter.display();
}

Conclusion¶

Les systèmes de particules sont un outil puissant pour simuler des phénomènes naturels et créer des effets visuels complexes. En comprenant les principes de base des particules individuelles, des tableaux de particules et des émetteurs de particules, vous pouvez créer une grande variété d'effets visuels, des explosions aux feux d'artifice en passant par les nuages de fumée.

Exercice¶

alt text

Explorez l'exemple du cours s03e_smoke. - Vous pouvez modifier le blendMode pour obtenir des effets différents. - Lisez la documentation de la fonction blendMode() pour comprendre comment elle fonctionne.

Références¶

The Nature of Code - Chapter 4 : Particle Systems
