Les shaders en Godot ¶

Introduction¶

Les shaders sont des programmes qui permettent de dessiner des objets dans un moteur de jeu.
Ils sont utilisés pour les effets de lumière, les ombres, les textures, les effets de particules, etc.
Les shaders sont écrits en GLSL (OpenGL Shading Language), un langage de programmation bas niveau.
Le code est compilé pour la carte graphique et exécuté sur le GPU (Graphics Processing Unit).
Les shaders sont écrits dans un fichier texte avec l'extension .glsl ou .shader
- Godot sauvegarde avec l'extension .gdshader pour les shaders écrits dans l'éditeur de code.
Les shaders sont utilisés dans Godot pour les matériaux, les post-process, les effets de particules, etc.

Note

Étant donné que les shaders sont écrits en GLSL, il est possible, avec quelques conversions, d'utiliser des shaders dans d'autres moteurs de jeu. Par exemple, les shaders peuvent être utilisés dans Unity, Unreal Engine, etc.

Les shaders dans Godot¶

Dans cet article, nous allons voir comment créer et utiliser un shader 2D dans Godot. On va faire clignoter une texture. Ce shader pourra être réutilisé, par exemple pour faire clignoter un ennemi ou un joueur qui se fait toucher ou encore pour d'autres effets.

Projet de base¶

Étant donné que le code GLSL est identique pour tous les projets, vous pouvez prendre le projet de votre choix ou encore démarrer un projet vide pour suivre la démonstration.

Note

L'exemple pourra s'appliquer facilement à votre projet de session.

Dans le projet, vous devez avoir un sprite avec une texture. Comme indiquer précédemment, j'utilise le projet vide de Godot, j'ai pris le sprite Icon que j'ai mis directement dans la scène.

Créer un shader¶

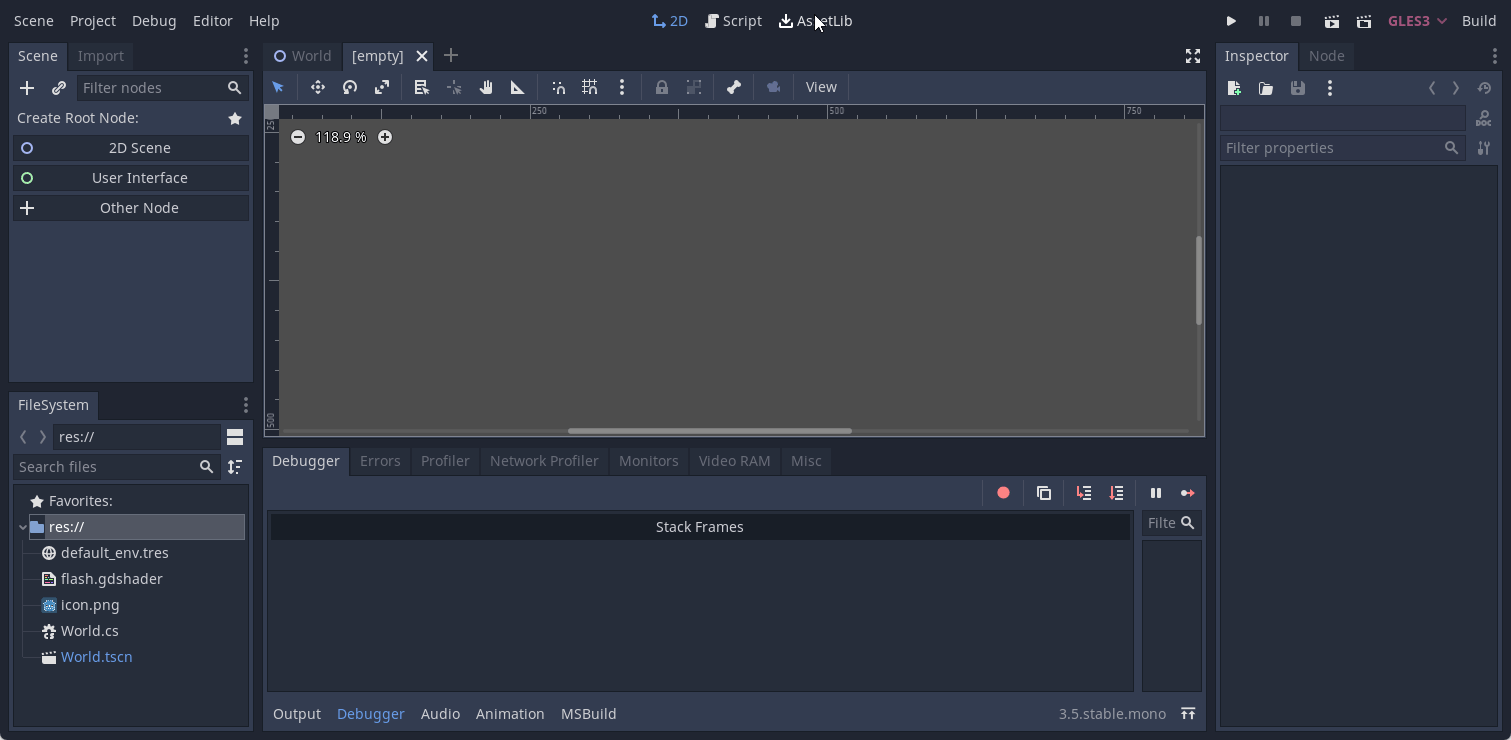

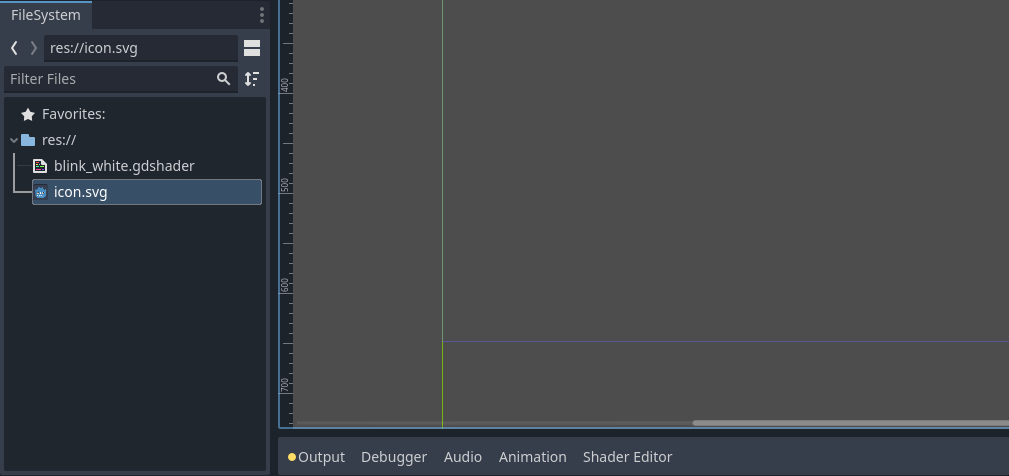

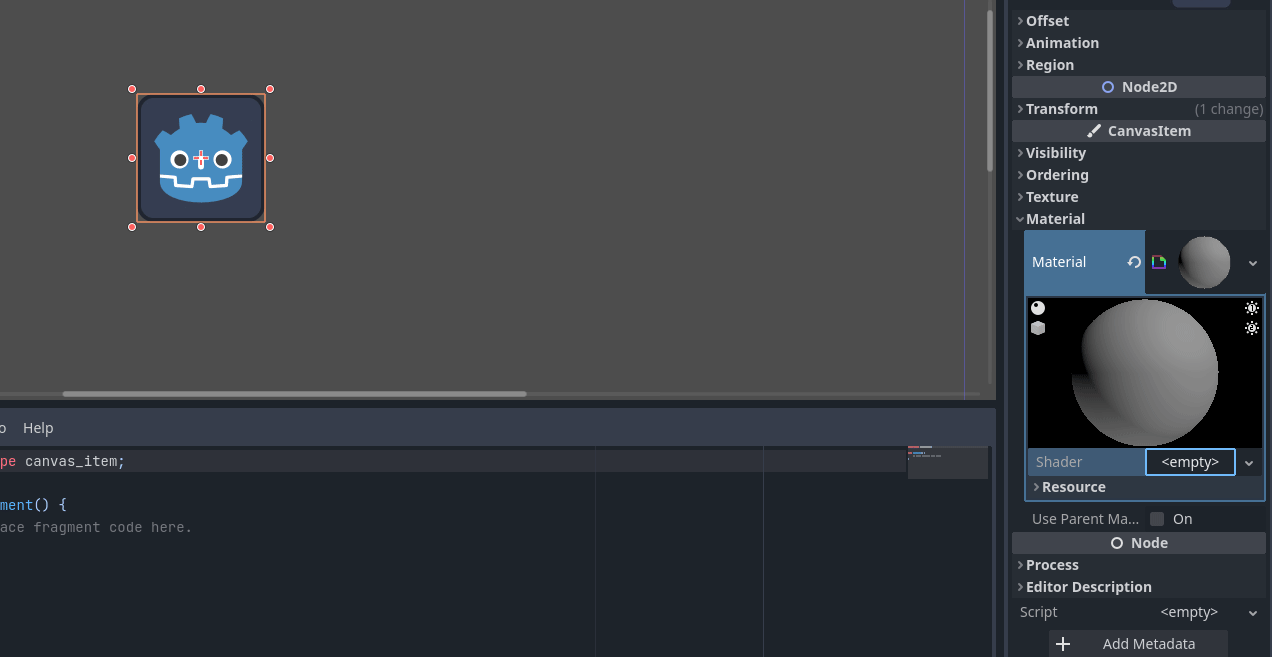

Pour créer un nouveau shader, vous pouvez suivre les étapes suivantes:

Sélectionnez le noeud Sprite

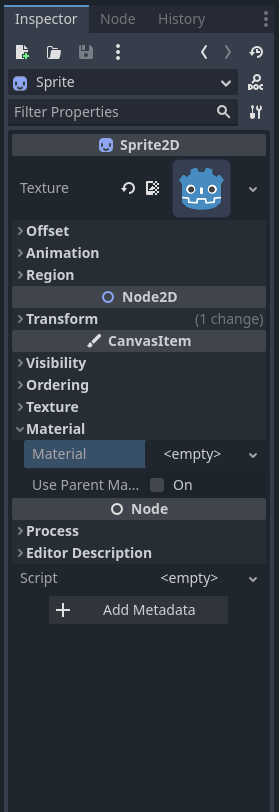

Dans l'inspecteur sous la section CanvasItem, sélectionnez le menu déroulant Material
Cliquez sur le bouton New ShaderMaterial
- Une sphère apparait dans l'inspecteur
- Un nouveau noeud ShaderMaterial est créé dans la hiérarchie
Cliquez Material dans l'inspecteur
Créez un nouveau Shader pour la propriété du même nom
Donnez un nom au fichier du shader. Par exemple blink_shader.gdshader
Cliquez sur le nouveau fichier pour développer l'éditeur de shader

La classe `Material`¶

Un Material (matériau?) est un ensemble de propriétés qui définissent comment un objet est rendu. Il contient des informations sur la couleur, la texture, la brillance, la transparence, etc. Il peut aussi contenir un shader qui permet de définir comment l'objet est rendu. Il s'agit d'un type de ressource.

Pour tracer différent objet avec le même shader, le matériau doit être attaché à chaque objet.

Tous les objets qui héritent de CanvasItem ont une propriété Material. Cela inclut les Sprite, les TextureRect, les Control, etc. Il y a aussi l'option d'hériter du matériau du parent.

Fragment Shader¶

Écrire le code GLSL¶

Le langage GLSL est basé sur le C. Il est donc possible d'utiliser des variables, des fonctions, des boucles, des conditions, etc.

Comme j'en ai fait part, nous allons programmer un shader relativement simple. Nous allons travailler sur les pixels directement.

La première étape sera de déterminer le type de shader que nous allons utiliser. Dans notre cas, nous allons utiliser un shader 2D. La première ligne de code doit définir le type de shader avec la syntaxe suivante.

shader_type <type>;

Les types valides sont les suivants:

spatial : pour le rendu 3D
canvas_item : pour le rendu 2D
particles : pour les systèmes de particules

Nous allons donc utiliser le type shader_type canvas_item;.

shader_type canvas_item; // Première ligne de code

Ensuite, il faudra utiliser la fonction de shader qui sera utilisée. Dans notre cas, nous allons utiliser la fonction fragment. Cette fonction est appelée pour chaque pixel du sprite. Ainsi, nous allons donc pouvoir modifier les pixels directement. Elle permet de déterminer la couleur que le pixel doit avoir.

shader_type canvas_item;

void fragment() {
  // Code du shader
}

Note

Si le sprite a une dimension de 1920x1080, la fonction fragment sera appelée 124 416 000 fois et ce à chaque seconde!

Exemple simple¶

La variable COLOR contient la couleur du pixel et est de type vec4 soit un vecteur de 4 valeurs qui représente la valeur des couches RGBA. Chaque valeur des composants est comprise entre 0 et 1.

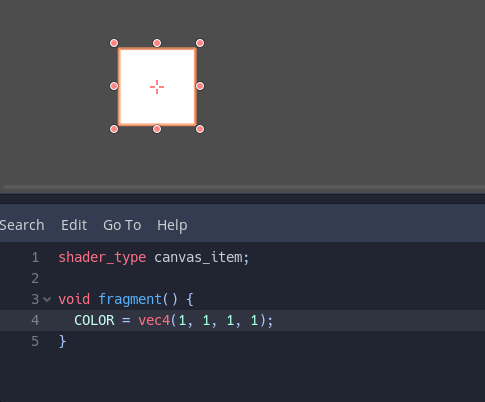

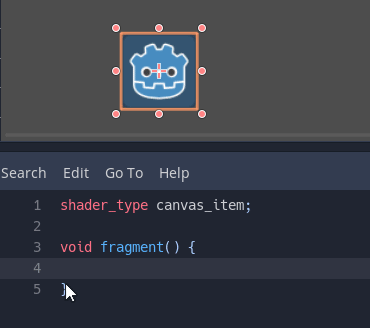

Assignons la valeur 1 à tous les composantes de COLOR pour obtenir un pixel blanc.

shader_type canvas_item;

void fragment() {
  COLOR = vec4(1, 1, 1, 1);
}

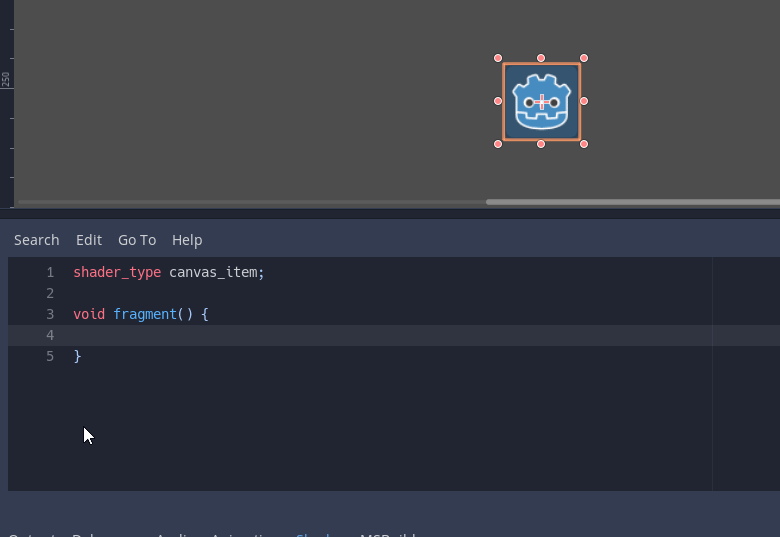

Sauvegardez et observez le résultat en direct dans la scène.

Testez en modifiant la valeur de COLOR pour obtenir un pixel rouge ou dans une autre couleur
Testez en modifiant la transparence

Utiliser des variables¶

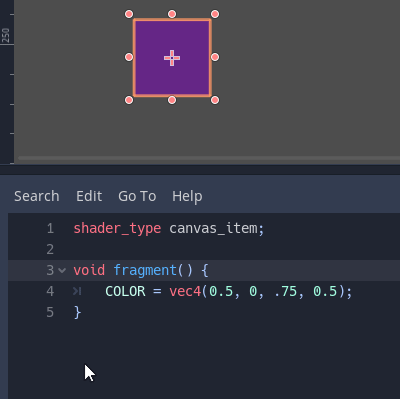

Pour être un peu plus efficace, on peut sauvegarder la valeur dans une variable.

shader_type canvas_item;

void fragment() {
    vec4 color = vec4(0.5, 0.5, .75, 0.5);
    COLOR = color;
}

Pixel avec une texture¶

On remarque que la couleur change pour l'ensemble des pixels. Ce n'est généralement pas ce que l'on désire. On peut donc utiliser une texture pour déterminer la couleur du pixel. Pour ce faire, on va utiliser les variables COLOR, UV et TEXTURE.

Variable `UV`¶

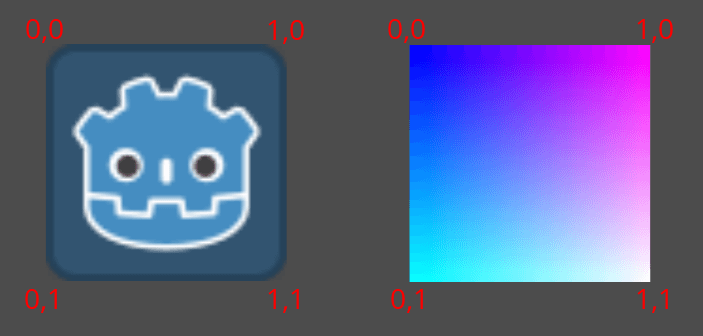

La variable UV contient les coordonnées du pixel (fragment). Il s'agit donc d'une paire de valeurs. Ainsi, elle est représenté par un type vec2. La première valeur est la coordonnée horizontale et la deuxième la coordonnée verticale. Les valeurs sont comprises entre 0 et 1.

Exemple

void fragment() {
  // À chaque pixel, on met la composante bleue à 1.0
  // Plus la coordonnée horizontale est grande, plus le rouge est intense
  // Plus la coordonnée verticale est grande, plus le vert est intense
  COLOR = vec4(UV, 1.0, 1.0);
}

Variable `TEXTURE`¶

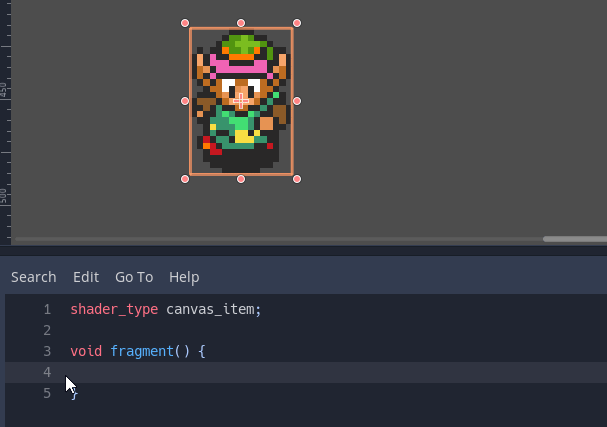

La variable TEXTURE contient la texture du sprite. On peut donc utiliser la fonction texture pour obtenir la couleur du pixel à partir de la texture.

Exemple

void fragment() {
  // Extraire la couleur de la texture à la position UV
  COLOR = texture(TEXTURE, UV);
  COLOR.b = 1.0; // On met la composante bleue à 1.0
}

Vous remarquez que l'on peut modifier la couleur du pixel en utilisant les composantes de COLOR. Les composantes sont les valeurs suivantes: r pour le rouge, g pour le vert, b pour le bleu et a pour l'alpha. Il y a aussi la composante rgb qui contient les trois composantes précédentes.

Exemple¶

Nous allons maintenant utiliser une texture pour déterminer la couleur du pixel. Pour ce faire, nous allons utiliser la fonction texture et la variable TEXTURE.

void fragment() {
  vec4 color = texture(TEXTURE, UV); // Récupère la texture du pixel à la position UV
  color.rgb = mix(color.rgb, vec3(1, 1, 1).rgb, 1); // On met la couleur à blanc
  COLOR = color;
}

Vous avez remarqué la fonction mix()? Cette fonction permet de mélanger deux couleurs. Le premier paramètre est la première couleur, le second est la 2e couleur et la troisième valeur est le pourcentage de mélange de la 2e couleur sur la 1ère. Ici, on met la valeur à 1 pour appliquer 100% de la 2e couleur.

Révision des mots-clés¶

Nous avons vu les mots-clés suivantes:

COLOR : Couleur du pixel
- Chaque composante est accessible par r, g, b et a
UV : Coordonnées du pixel
- Chaque composante est accessible par x et y
TEXTURE : Texture du sprite

Les fonctions suivantes ont été utilisées:

vecX() : Créer un vecteur de X valeurs
texture(sample2D sampler, vec2 coord) : Obtenir la couleur d'une texture à une position donnée
mix(x, y, a) : Interpoler entre deux valeurs
- x : Valeur de départ.
- y : Valeur d'arrivée.
- a : Pourcentage de la valeur d'arrivée.

Rendre public des paramètres du shader¶

Maintenant que l'on connaît les bases du shader, il est temps de rendre public des paramètres du shader. Cela permettra de modifier les paramètres du shader dans Godot (ou tout autre moteur de jeu).

Le mot clé `uniform`¶

Le mot-clé uniform en GLSL est utilisé pour déclarer une variable dont la valeur est fixée par le programme principal (comme Godot ou un moteur graphique), et commune à tous les fragments ou vertex pendant un rendu. Les variables uniformes sont utiles pour transmettre des informations globales aux shaders, comme la couleur de la lumière, le temps, les textures, ou des transformations, sans les recalculer pour chaque pixel ou sommet.

C'est un peu comme un @export en GDScript.

Syntaxe

uniform <type> <nom> [:indice] [= <valeur par défaut>];

Le <nom> est le nom qui sera affiché dans Godot. Le <type> est le type de la variable. Il peut s'agir d'un type prédéfini ou d'un type défini par l'utilisateur. Le = <valeur par défaut> est optionnel et permet de définir une valeur par défaut pour le paramètre.

Le :indice est optionnel et permet d'indiquer à l'inspecteur Godot quel sera l'utilisation du paramètre. Il peut s'agir d'un indice de texture, de couleur, de vecteur, etc.

Voici quelques valeurs l'indice :

source_color : Utilisé comme sélecteur de couleur
hint_range(min,max [,step] ) : Utilisé comme sélecteur de nombre

Vous avez la liste complète des indices dans la documentation de Godot.

Voici des exemples d'indice

Type	Indice	Description
vec4	source_color	Used as color
int, float	hint_range(min,max [,step] )	Used as range (with min/max/step)

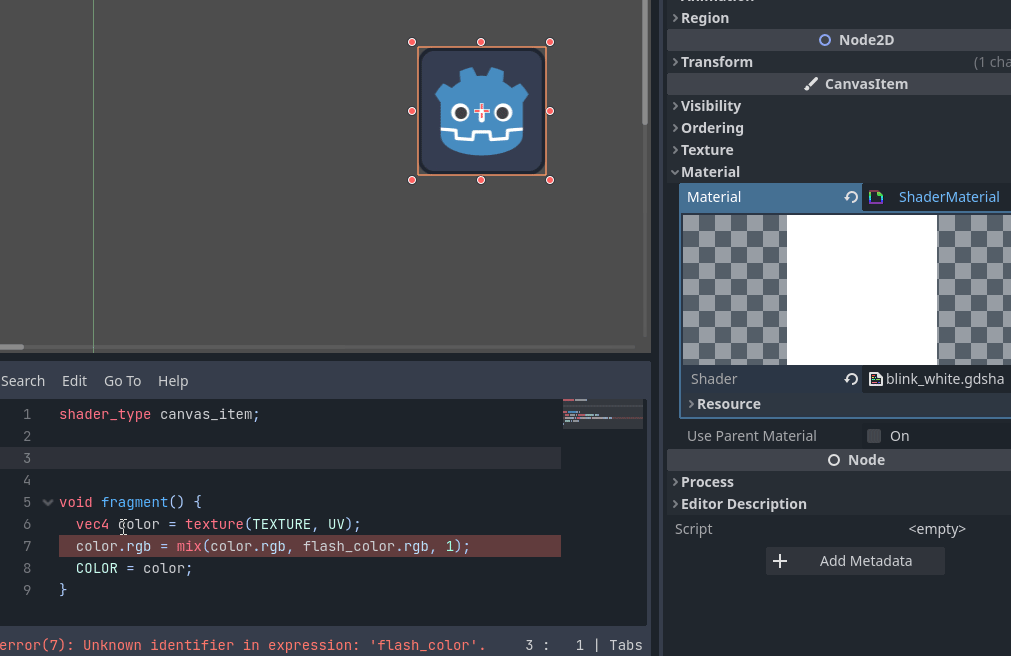

Exemple

shader_type canvas_item;

uniform vec4 flash_color : source_color = vec4(1.0);

void fragment() {
  vec4 color = texture(TEXTURE, UV);
  color.rgb = mix(color.rgb, flash_color.rgb, 1);
  COLOR = color;
}

Nous avons maintenant accès à un paramètre Flash color dans l'inspecteur de Godot.

Exemple 2

uniform vec4 flash_color : source_color = vec4(1.0);
uniform float flash_modifer : hint_range(0.0, 1.0) = 1.0;

void fragment() {
  vec4 color = texture(TEXTURE, UV);
  color.rgb = mix(color.rgb, flash_color.rgb, flash_modifer);
  COLOR = color;
}

Utiliser le shader dans un jeu¶

Pour exploiter un shader à son plein potentiel, il faut l'utiliser dans un jeu.

Appliquer le shader sur un objet¶

Pour appliquer le shader sur un objet, il faut sélectionner l'objet et dans l'inspecteur, sélectionner le shader dans la propriété Shader et cliquer sur Load.

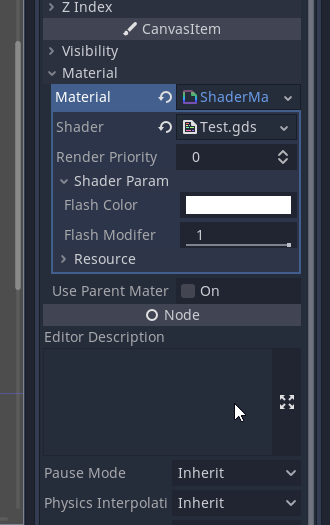

Important

Dans le bloc Resource, il faut cocher Local to Scene pour que le shader ne soit appliquer qu'à l'objet actuel. Autrement, aussitôt que l'on activera le shader, il sera appliqué à tous les objets qui utilisent le même shader en simultané.

Utiliser le shader dans un script¶

Dans la scène où j'utilise le shader, j'ai ajouté un noeud Timer qui dure 0.1 seconde.

La première étape consiste à se créer des références pour utiliser le Sprite, le Timer et le Shader.

Sprite sprite;
Timer flashTimer;
ShaderMaterial shader;

public override void _Ready()
{
    sprite = GetNode<Sprite>("Icon");
    flashTimer = GetNode<Timer>("FlashTimer");
    shader = sprite.Material as ShaderMaterial;
}

Ensuite, je crée une fonction flash qui va modifier le paramètre flash_modifier et démarrer flashTimer.

private void flash() {
    GD.Print("Flash");
    shader.SetShaderParam("flash_modifier", 1);
    flashTimer.Start();
}

Dans la méthode associée au signal Timeout, je vais modifier la propriété flash_modifer du shader pour la mettre à 0 et aussi arrêter le timer.

public void onTimerTimeout()
{
    GD.Print("Timer timeout");
    shader.SetShaderParam("flash_modifier", 0);
    flashTimer.Stop();
}

Enfin pour tester mon shader, je vais l'activer lorsque j'appuie sur la touche Espace.

public override void _Process(float delta)
{
    if (Input.IsActionJustPressed("ui_select"))
    {
        flash();
    }
}

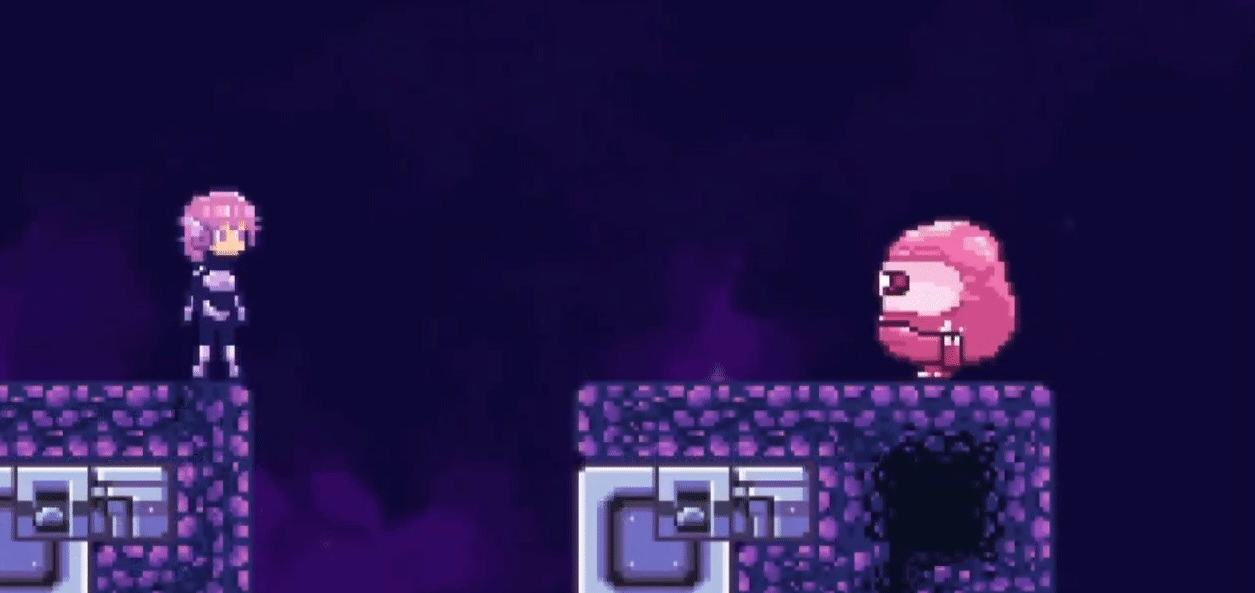

Voici le résultat

Version GDScript

shader_type canvas_item;

uniform vec4 flash_color : source_color = vec4(1.0);
uniform float flash_modifier : hint_range(0.0, 1.0) = 0;

void fragment() {
  vec4 color = texture(TEXTURE, UV);
  color.rgb = mix(color.rgb, flash_color.rgb, flash_modifier);
  COLOR = color;
}

extends Node2D

@onready var sprite : Sprite2D = $Icon
@onready var timer : Timer = $FlashTimer
var shader : ShaderMaterial = sprite.material as ShaderMaterial

func flash() -> void:
    print("Flash")
    shader.set_shader_parameter("flash_modifier", 1);
    timer.start()

func _on_flashtimer_timeout() -> void:
    print("Timer timeout")
    shader.set_shader_parameter("flash_modifier", 0);
    timer.stop()

func _process(delta: float) -> void:
    if (Input.is_action_just_pressed("ui_select")):
        flash()

Version alternative

extends Node2D

@onready var sprite : Sprite2D = $Icon
@onready var timer : Timer = $FlashTimer
var shader : ShaderMaterial

const NB_FLASH : int = 8
var flash_counter : int
var flash_value : int = 0;

func _ready() -> void:
    shader = sprite.material as ShaderMaterial

func _on_flashtimer_timeout() -> void:
    shader.set_shader_parameter("flash_modifier", flash_value * 0.5);
    flash_value = !flash_value

    if flash_counter < NB_FLASH:
        flash_counter += 1
    else:
        flash_counter = 0
        shader.set_shader_parameter("flash_modifier", 0);
        timer.stop()

func _process(delta: float) -> void:
    if (Input.is_action_just_pressed("ui_select")):
        timer.start()

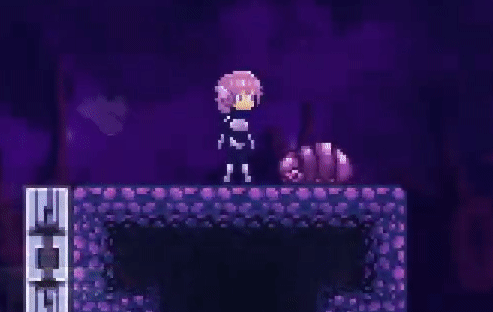

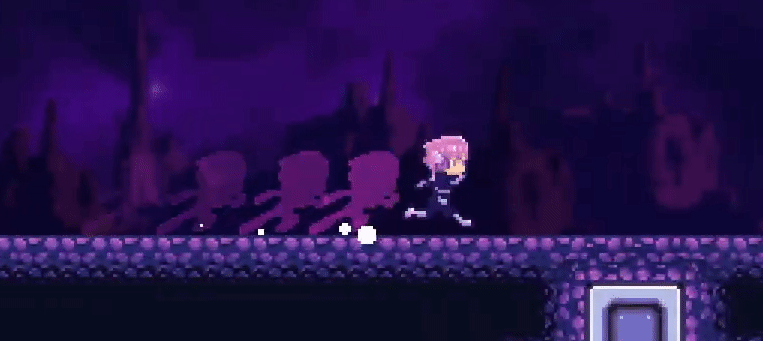

Autres exemples¶

Vertex Shaders dans Godot¶

Contrairement aux fragment shaders qui agissent sur chaque pixel de l'objet, les vertex shaders agissent sur chaque sommet (ou vertex) de la géométrie de l'objet. Les vertex shaders sont donc utiles pour modifier la forme ou la position d'un objet, pour des effets tels que les déformations, les vagues, les ondulations, ou les animations basées sur les sommets.

Pourquoi utiliser un Vertex Shader?¶

Le vertex shader permet de :

Déplacer des sommets pour créer des animations dynamiques ou des effets de distorsion.
Modifier la géométrie sans avoir besoin de créer de nouveaux modèles.
Optimiser certains effets visuels qui seraient coûteux à réaliser avec des calculs basés sur les pixels.

Par exemple, dans un jeu, on peut utiliser un vertex shader pour faire onduler de l'herbe ou pour simuler un effet de vague sur un plan d'eau.

Création d’un Vertex Shader¶

Pour activer un vertex shader, on commence par indiquer le type de shader et la fonction vertex. Voici un exemple de base qui utilise le type de shader canvas_item (pour les objets 2D) et la fonction vertex :

shader_type canvas_item;

void vertex() {
    // Code du shader de sommet ici
}

La fonction vertex() sera appelée pour chaque sommet de l'objet.

Exemple : Faire onduler un objet¶

Voyons un exemple où nous faisons bouger les sommets de l'objet pour créer un effet d’ondulation. Nous allons utiliser la position de chaque sommet (VERTEX) et le temps (TIME) pour créer un déplacement en forme d'onde.

La variable VERTEX contient la position du sommet actuel. Nous allons modifier la position x du sommet en fonction de sa position y et du temps pour créer une onde horizontale.
La variable TIME contient le temps écoulé depuis le début de la scène. Nous allons l'utiliser pour animer l'onde. Elle est automatiquement mise à jour par Godot à chaque image.

Pour effectuer un mouvement ondulatoire, nous allons utiliser la fonction sin() pour créer une oscillation sinusoïdale en fonction de la position y du sommet et du temps.

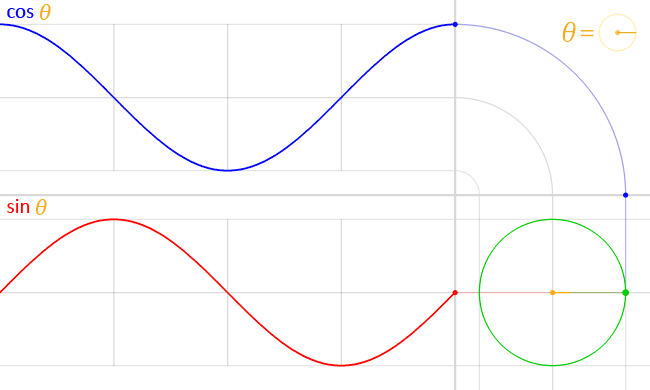

Voici une animation pour vous rappeler la forme des cosinus et sinus par rapport à un cercle :

alt text

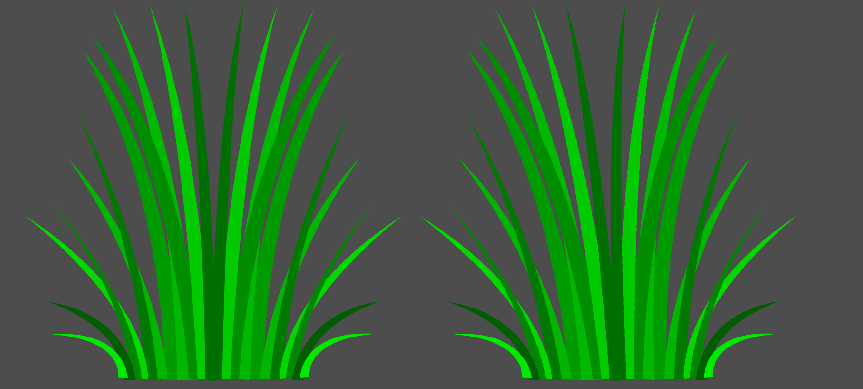

Objectif : Créer un effet d'ondulation sur de l'herbe.

Voici le résultat attendu :

alt text

La première étape sera de déterminer l'amplitude et la fréquence de l'onde. L'amplitude contrôle l'intensité de l'onde ainsi le déplacement des sommets. La fréquence contrôle la densité des ondulations.

shader_type canvas_item;

void vertex() {
    // Stocke la position originale du sommet
    vec2 og_pos = VERTEX;

    // Paramètres d'ondulation
    float amplitude = 100.0;  // Amplitude de l'onde
    float frequency = 5.0;   // Fréquence de l'onde

    // Calcul de l'oscillation sur l'axe X en fonction de la position Y du sommet
    float wave_offset = sin(frequency) * amplitude;

    // Applique l'offset d'ondulation à la position X du sommet
    VERTEX.x += wave_offset;
}

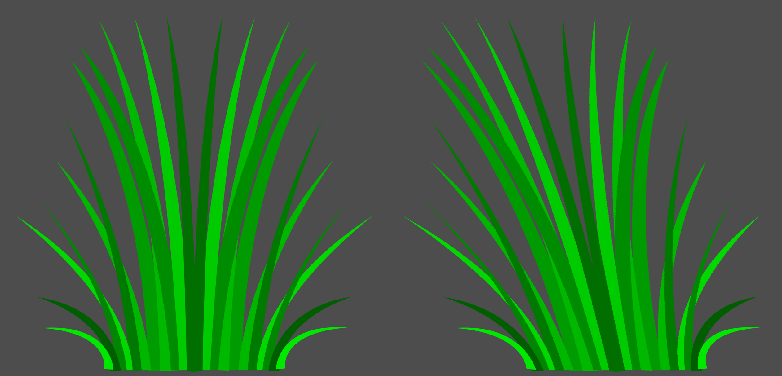

alt text

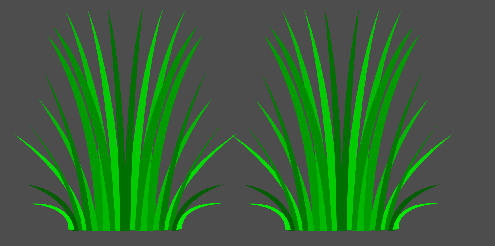

On observe que l'herbe a bien été déformée. Cependant, l'effet n'est pas encore animé. Pour cela, on va utiliser la variable TIME pour animer l'onde.

Modifiez la fréquence de l'onde en fonction du temps pour créer un effet d'animation fluide.

    float frequency = 5.0 * TIME;   // Fréquence de l'onde

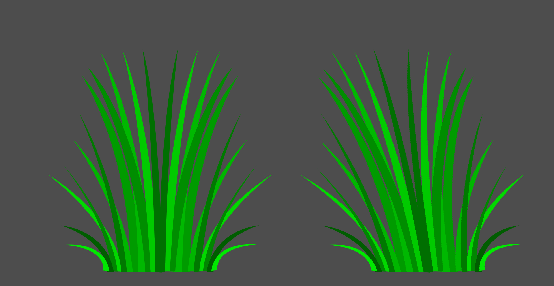

alt text

On observe que l'effet est trop rapide et il n'est pas ce que l'on désire. Pour ralentir l'effet, on peut multiplier le temps par une valeur plus petite.

    float frequency = TIME * 0.5;   // Fréquence de l'onde

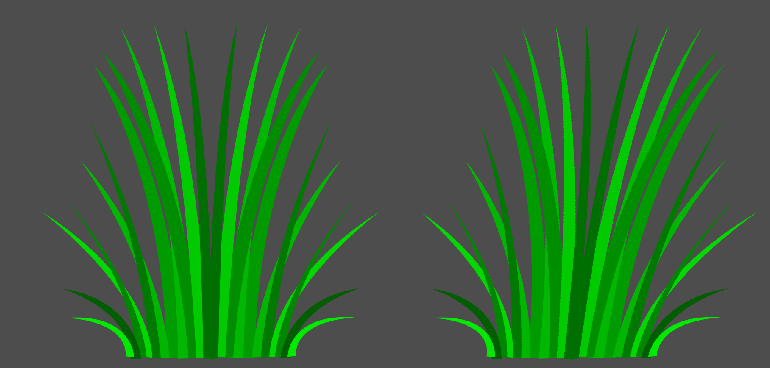

L'image ondule, mais entièrement. On veut que l'ondulation se propage sur l'axe Y. Pour ce faire, on va utiliser la position y du sommet pour déterminer l'ondulation.

    float wave_offset = sin(og_pos.y + frequency) * amplitude;

alt text

C'est pratiquement ce que l'on veut. Selon la documentation, le plan cartésien

Cependant, on veut que l'ondulation ne soit appliquer que si la position y est négative. Pour ce faire, on peut utiliser une condition if.

      float wave_offset = 0.0;
    // Calcul de l'oscillation sur l'axe X en fonction de la position Y du sommet
    if (og_pos.y < 0.0) {
        wave_offset = sin(og_pos.y + frequency) * amplitude;
    }
    // Applique l'offset d'ondulation à la position X du sommet
    VERTEX.x += wave_offset;

alt text

Explications de l'exemple :¶

Variables amplitude et frequency :
- amplitude contrôle l'intensité de l'onde, ou à quel point les sommets se déplacent horizontalement.
- frequency contrôle la fréquence des ondulations, influençant la densité des vagues.
Oscillation en fonction de la position y :
- Nous utilisons sin(og_pos.y + frequency) pour créer une oscillation sinusoïdale en fonction de la position y du sommet et de la fréquence.
- Nous appliquons l'oscillation seulement si la position y est négative, pour que l'effet ne soit visible que sur la partie supérieure de l'objet.
Application du déplacement :
- Le calcul de l'onde est appliqué à la coordonnée x de VERTEX, ce qui entraîne une ondulation horizontale.

Note

Ce shader est assez performant car il agit uniquement sur les sommets, ce qui demande moins de calculs qu’un effet appliqué aux pixels.

Variables Utilisées dans les Vertex Shaders¶

Quelques variables importantes dans les vertex shaders :

VERTEX : Position du sommet actuel. Cette variable peut être modifiée pour déplacer les sommets.
UV : Coordonnées UV du sommet, permettant d'appliquer des textures.
TIME : Temps écoulé, souvent utilisé pour créer des animations.
COLOR : Couleur du sommet, qui peut être utilisée pour des effets de couleur par sommet (particulièrement utile en 3D).

Exemple : Déformation aléatoire basée sur le temps¶

Voici un autre exemple où chaque sommet est décalé verticalement de façon aléatoire au fil du temps pour créer un effet de distorsion fluide.

shader_type canvas_item;

void vertex() {
    float noise_factor = sin(VERTEX.x * 5.0 + TIME * 2.0);
    VERTEX.y += noise_factor * 5.0;
}

Dans cet exemple :

Le facteur de bruit noise_factor est calculé en fonction de la position en x et du TIME pour que chaque sommet ait un décalage unique et évolutif.
Ce décalage est appliqué à VERTEX.y, produisant une distorsion verticale qui change avec le temps.

Ces shaders permettent de transformer et d'animer des objets sans avoir à changer la géométrie de base, et peuvent être combinés avec des fragment shaders pour des effets visuels plus complexes.

Ressources¶

Godot Shaders¶

Il y a un site web qui regroupe plusieurs shaders pour Godot. Vous pouvez les utiliser dans vos projets. GodotShaders.com

Cependant, c'est bien beau copier le travail des autres, mais c'est toujours important de comprendre comment la mécanique fonctionnent pour les adapter à vos besoins.

Shader-Lib¶

Shader-Lib est un plugin pour Godot qui permet de créer des shaders à l'aide d'un outil visuel. Il est possible de créer des shaders sans écrire une seule ligne de code. Dans AssetLib, il suffit de chercher Shader-Lib pour l'installer.

Shader-Lib est disponible sur GitHub. La documentation est disponible sur GitBook.

Conclusion¶

Une fois que les bases sont apprises, les shaders ne sont pas si compliqué. Il faut juste prendre le temps de comprendre comment ils fonctionnent et de les tester.

Il y a plusieurs ressources gratuites de disponibles sur GodotShaders.com que vous pouvez réutiliser dans vos jeux.

Références¶

Godot Shading Language - Godot Documentation
Your first 2D shader
Shading Language (GLSL) - OpenGL Wiki
Godot 4 Shader Tutorial for Absolute Beginners
The book of shaders
Godot 4 Shader Introduction for ABSOLUTE Beginners!

Les shaders en Godot ¶

Introduction¶

Les shaders dans Godot¶

Projet de base¶

Créer un shader¶

La classe Material¶

Fragment Shader¶

Écrire le code GLSL¶

Exemple simple¶

Utiliser des variables¶

Pixel avec une texture¶

Variable UV¶

Variable TEXTURE¶

Exemple¶

Révision des mots-clés¶

Rendre public des paramètres du shader¶

Le mot clé uniform¶

Utiliser le shader dans un jeu¶

Appliquer le shader sur un objet¶

Utiliser le shader dans un script¶

Autres exemples¶

Vertex Shaders dans Godot¶

Pourquoi utiliser un Vertex Shader?¶

Création d’un Vertex Shader¶

Exemple : Faire onduler un objet¶

Explications de l'exemple :¶

Variables Utilisées dans les Vertex Shaders¶

Exemple : Déformation aléatoire basée sur le temps¶

Ressources¶

Godot Shaders¶

Shader-Lib¶

Conclusion¶

Références¶

La classe `Material`¶

Variable `UV`¶

Variable `TEXTURE`¶

Le mot clé `uniform`¶
