Génération procédurale

Introduction

La génération procédurale consiste à créer du contenu — un terrain, un niveau, une texture, une musique — à l'aide d'un algorithme plutôt qu'en le dessinant ou en l'écrivant à la main. L'idée n'est pas de générer n'importe quoi au hasard, mais de produire un résultat qui reste cohérent et « naturel » à l'œil, tout en étant différent à chaque exécution (ou identique, si on le souhaite, grâce à une graine).

Dans cet article, nous allons voir l'outil de base qui rend cela possible : le bruit de Perlin. Nous verrons ensuite comment l'appliquer à un cas concret — la génération de plateformes — à titre d'exemple. La méthode présentée ne couvre pas tous les cas d'usage, mais elle donne une base que vous pourrez adapter à d'autres contextes (terrains, donjons, obstacles, etc.).

Le bruit de Perlin

C'est quoi, du bruit?

En dehors de l'informatique, un « bruit » est un signal parasite qui varie de façon aléatoire : la neige sur un vieil écran de télé, le grésillement dans un enregistrement audio, la statique entre deux stations de radio. Dans tous ces cas, ce sont des valeurs qui changent sans aucune logique d'un instant à l'autre.

En traitement de données, on garde ce mot pour désigner n'importe quelle suite de valeurs aléatoires — pas seulement un signal audio ou vidéo. Le bruit de Perlin en est un exemple, mais avec une particularité importante : au lieu d'être complètement chaotique comme la neige TV, il est cohérent (on dit aussi qu'il est corrélé dans l'espace) — deux valeurs prises à des positions rapprochées se ressemblent. C'est cette cohérence qui permet de l'utiliser pour dessiner un terrain ou une texture qui a l'air naturel, plutôt qu'un résultat complètement chaotique comme le ferait random().

Concrètement, le bruit de Perlin retourne une valeur en fonction d'une position qu'on lui donne — un peu comme une fonction mathématique. Deux positions rapprochées produiront des valeurs similaires, alors que deux positions éloignées produiront des valeurs très différentes. C'est cette continuité qui donne un aspect naturel aux terrains, textures ou trajectoires générés.

Comme pour random(), le bruit dépend d'une graine (voir la section sur les nombres aléatoires) : avec la même graine, on obtient toujours le même bruit, donc les mêmes résultats. Une graine différente produira un tout autre paysage.

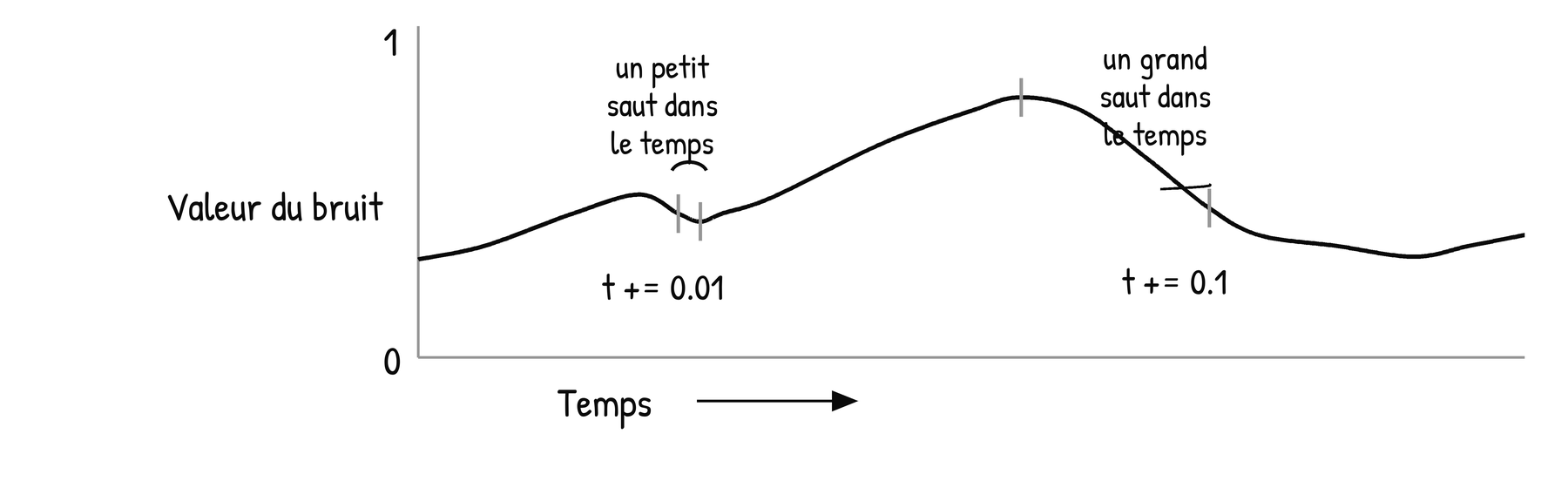

Vous pouvez vous référer à l'image ci-dessous pour mieux comprendre : plus les positions sont proches, plus les valeurs du bruit sont similaires.

Voici un exemple de bruit de Perlin généré avec Processing. On avance progressivement sur l'axe des y (yoff) et on trace une ligne entre la valeur précédente et la nouvelle valeur du bruit.

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
float yoff = 0.0;
float previous;
float t = 0;
float n = noise(yoff) * height;
float dir = 1;

void setup () {
  size (800, 600);
  background(204);
}

void draw() {
  previous = n;
  yoff = yoff + .02;
  n = noise(yoff) * height;
  line (t - 1, previous, t, n);

  if (t > width)
    t = 0;

  t++;
}

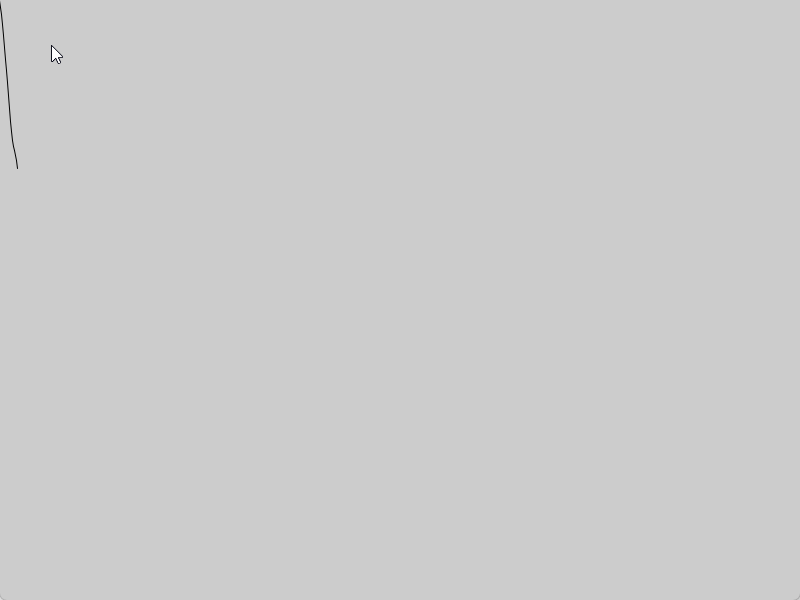

Voici le résultat avec un pas de 0.02 :

Et voici le résultat avec un pas plus petit, de 0.005. On remarque que la courbe est beaucoup plus lisse : plus le pas est petit, plus les positions successives sont rapprochées, donc plus les valeurs se ressemblent.

Pour plus d'informations, je vous invite à lire l'article de Khan Academy.

Bac à sable : le bruit de Perlin

Avant de passer à l'exemple des plateformes, voici un petit bac à sable pour expérimenter par vous-même avec le bruit de Perlin.

  • Le curseur Pas contrôle l'incrément utilisé pour échantillonner le bruit à chaque pixel : un petit pas donne une courbe lisse, un grand pas donne une courbe qui varie beaucoup plus vite (voir les deux animations ci-dessus).
  • Le bouton Générer choisit une nouvelle graine (noiseSeed()) au hasard et redessine une toute nouvelle courbe.
  • Le champ Graine peut aussi être modifié directement : entrez-y n'importe quel nombre pour obtenir toujours la même courbe, comme avec randomSeed() (voir la section sur les nombres aléatoires). Essayez d'entrer deux fois la même valeur : la courbe sera identique.
  • Le bouton Réinitialiser remet le pas et la graine à leur valeur de départ.

Retour sur le marcheur aléatoire

Rappelez-vous le marcheur aléatoire du cours sur les nombres aléatoires : à chaque image, il choisissait une direction avec random(), ce qui donnait un déplacement saccadé, sans lien entre un pas et le suivant.

En remplaçant random() par noise(), on obtient un déplacement beaucoup plus fluide. L'idée est d'utiliser deux « pistes » de bruit indépendantes, une pour x et une pour y, que l'on fait avancer légèrement à chaque image :

1
2
3
4
5
tx += 0.01;
x = map(noise(tx), 0, 1, 0, width);

ty += 0.01;
y = map(noise(ty), 0, 1, 0, height);

Le décalage de départ entre tx et ty (10 000 dans l'exemple ci-dessous) sert uniquement à éviter que les deux pistes ne se ressemblent trop, puisqu'elles utilisent le même bruit.

Exemple : générer des plateformes

Voyons maintenant comment appliquer le bruit de Perlin à un cas concret. Ce n'est qu'un exemple parmi d'autres : le même principe pourrait tout aussi bien servir à générer un terrain, une grotte ou le tracé d'une rivière.

L'idée est relativement simple : on avance sur l'axe des x par petits pas et, à chaque pas, on lit la valeur du bruit à cette position pour déterminer de combien la prochaine plateforme doit monter ou descendre par rapport à la précédente.

Ensuite, pour chaque plateforme, on génère une valeur aléatoire qui détermine sa longueur. À la fin de chaque plateforme, on génère un autre nombre aléatoire qui détermine la distance (l'écart) avant la prochaine plateforme.

Voici une implémentation en Processing. Plutôt que d'utiliser un TileMap, chaque plateforme est représentée par un simple rectangle. On utilise la fonction noise() de Processing, basée sur un bruit de Perlin, pour déterminer la hauteur de chaque plateforme.

On y utilise également la classe abstraite Actor (fournie plus haut) dont hérite une classe Rectangle, qui se charge d'afficher chaque plateforme.

Puisqu'il n'y a pas de personnage dans cet exemple, les flèches du clavier servent uniquement à déplacer la caméra afin de pouvoir explorer les plateformes générées. La touche R permet de régénérer une nouvelle carte.

  1
  2
  3
  4
  5
  6
  7
  8
  9
 10
 11
 12
 13
 14
 15
 16
 17
 18
 19
 20
 21
 22
 23
 24
 25
 26
 27
 28
 29
 30
 31
 32
 33
 34
 35
 36
 37
 38
 39
 40
 41
 42
 43
 44
 45
 46
 47
 48
 49
 50
 51
 52
 53
 54
 55
 56
 57
 58
 59
 60
 61
 62
 63
 64
 65
 66
 67
 68
 69
 70
 71
 72
 73
 74
 75
 76
 77
 78
 79
 80
 81
 82
 83
 84
 85
 86
 87
 88
 89
 90
 91
 92
 93
 94
 95
 96
 97
 98
 99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
135
136
137
138
139
140
141
142
143
144
145
146
/// Classe abstraite pour les éléments graphique
abstract class Actor {
  PVector location;
  PVector velocity;
  PVector acceleration;

  color fillColor = color(255);
  color strokeColor = color(255);
  float strokeWeight = 1;

  // Méthode qui permet de mettre à jour les informations
  // interne de la classe
  abstract void update(int time);

  // Méthode qui fait le rendu de la classe
  abstract void display();
}

/// Représente une plateforme sous forme de rectangle
class Rectangle extends Actor {
  float w, h;

  Rectangle(float x, float y, float w, float h) {
    location = new PVector(x, y);
    velocity = new PVector(0, 0);
    acceleration = new PVector(0, 0);

    this.w = w;
    this.h = h;

    fillColor = color(100, 200, 120);
    strokeColor = color(20, 60, 30);
    strokeWeight = 2;
  }

  // Les plateformes sont statiques, rien à mettre à jour
  void update(int time) {
  }

  void display() {
    fill(fillColor);
    stroke(strokeColor);
    strokeWeight(strokeWeight);
    rect(location.x, location.y, w, h);
  }
}

ArrayList<Rectangle> platforms = new ArrayList<Rectangle>();

float tileSize = 32;

// Position de la caméra (déplacée avec les flèches)
PVector camera;
float camSpeed = 6;
boolean moveLeft, moveRight, moveUp, moveDown;

void setup() {
  size(900, 600);
  camera = new PVector(0, 0);
  generateMap();
}

void draw() {
  background(30, 30, 40);
  updateCamera();

  pushMatrix();
  translate(-camera.x, -camera.y);

  for (Rectangle p : platforms) {
    p.update(millis());
    p.display();
  }

  popMatrix();

  drawUI();
}

void updateCamera() {
  if (moveLeft)  camera.x -= camSpeed;
  if (moveRight) camera.x += camSpeed;
  if (moveUp)    camera.y -= camSpeed;
  if (moveDown)  camera.y += camSpeed;
}

void drawUI() {
  fill(255);
  noStroke();
  text("Flèches : déplacer la caméra   |   R : régénérer la carte", 10, 20);
}

void keyPressed() {
  if (keyCode == LEFT)  moveLeft = true;
  if (keyCode == RIGHT) moveRight = true;
  if (keyCode == UP)    moveUp = true;
  if (keyCode == DOWN)  moveDown = true;

  if (key == 'r' || key == 'R') generateMap();
}

void keyReleased() {
  if (keyCode == LEFT)  moveLeft = false;
  if (keyCode == RIGHT) moveRight = false;
  if (keyCode == UP)    moveUp = false;
  if (keyCode == DOWN)  moveDown = false;
}

void generateMap() {
  platforms.clear();

  float xOffset = 0;
  float xIncrement = 0.35;

  // Contrôle l'agressivité de la variation en Y entre les plateformes.
  // Plus la valeur est grande, plus le relief est abrupt.
  float noiseAmplitude = 25;

  int yLevel = 10;

  int nbPlatforms = 15;
  int platformLength = 5;

  int xStart = 0;
  int xEnd = xStart + platformLength;
  int gapLength = 2;

  for (int i = 0; i < nbPlatforms; i++) {
    int length = xEnd - xStart + 1;

    Rectangle platform = new Rectangle(xStart * tileSize, yLevel * tileSize, length * tileSize, tileSize);
    platforms.add(platform);

    platformLength = (int) random(5, 10);
    gapLength = (int) random(2, 5);

    xStart = xEnd + gapLength;
    xEnd = xStart + platformLength;
    xOffset += xIncrement;

    // On centre le bruit autour de 0 (noise() retourne une valeur entre 0 et 1)
    // puis on l'amplifie avec noiseAmplitude pour obtenir la variation en Y
    float n = (noise(xOffset) - 0.5) * 2;
    yLevel = (int) (n * noiseAmplitude) + yLevel;
  }
}

Le résultat : on avance sur l'axe des x par petits pas (xIncrement) et on lit la valeur du bruit à cette position pour déterminer de combien la prochaine plateforme doit monter ou descendre par rapport à la précédente. La longueur des plateformes et la distance entre elles restent aléatoires.

Résumé

Dans cet article, nous avons vu la base de la génération procédurale : un bruit cohérent, comme le bruit de Perlin, permet de générer du contenu qui a l'air naturel tout en restant contrôlable grâce à une graine. Nous avons illustré ce principe avec un exemple concret — la génération de plateformes — mais les mêmes idées s'appliquent à bien d'autres contextes : terrains, donjons, obstacles, ennemis, textures, etc.

Vous pouvez aussi améliorer cette méthode en générant les plateformes au fil de l'avancement de la caméra (ou du personnage), plutôt que toutes d'un coup. Dans tous les cas, ce sera à vous de jouer!
